专利号: 2020114319357
申请人: 杭州汉豆科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

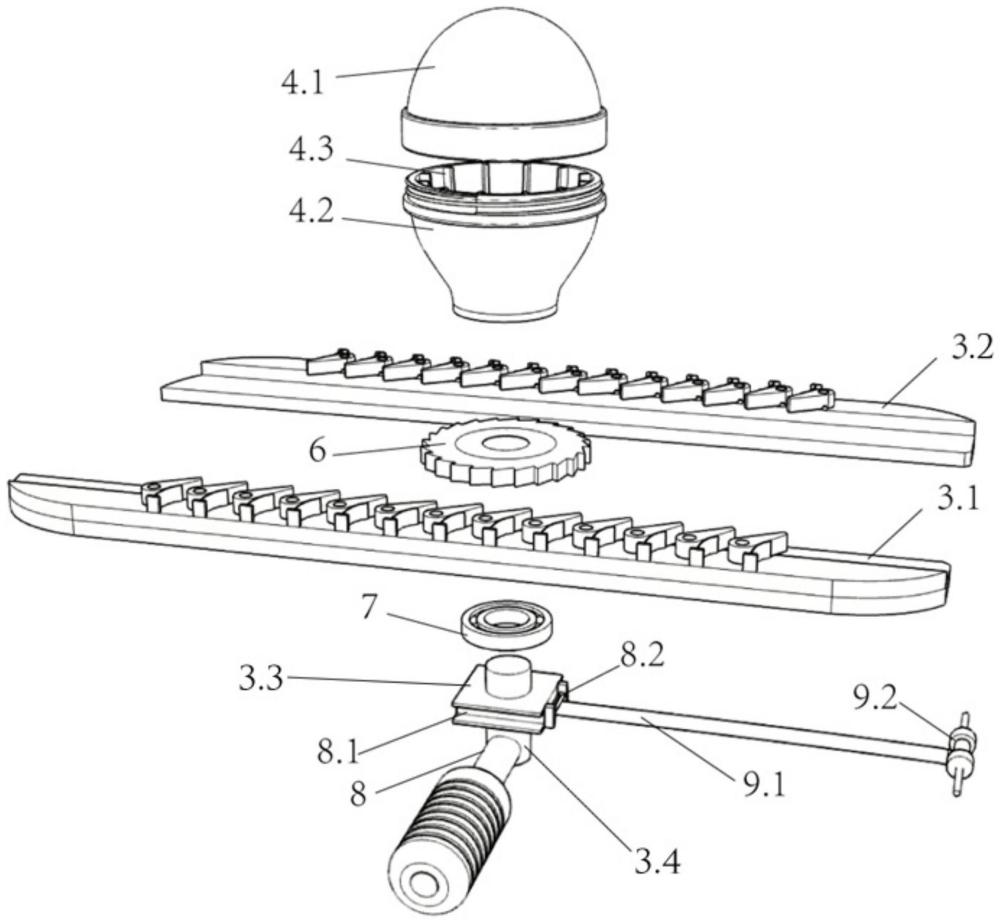

1.一种半自动棘轮双向加速旋蛋器,包括上壳(1)、底板(2),所述上壳(1)、底板(2)组成壳体,其特征在于:所述上壳(1)的顶面(1.1)、侧面(1.2)上分别开设有一号槽口(1.3)、二号槽口(1.4),所述壳体内设置有托板(3),所述托板包括一号托板(3.1)、二号托板(3.2),在所述一号托板(3.1)、二号托板(3.2)间可滑动的设有滑块(3.3),自上而下贯穿滑块(3.3)设有连接件(3.4),所述连接件(3.4)上端套接有滚珠轴承(7),所述滚珠轴承(7)外套接有棘轮(6),还包括用于固定蛋类的蛋杯组件(4),所述蛋杯组件(4)位于上壳(1)的顶面(1.1)上且其下端伸进一号槽口(1.3)内与棘轮(6)连接以联动转动,所述连接件(3.4)上连接有手柄(8),所述手柄(8)自由端伸出二号槽口(1.4)外设置,沿着二号槽口(1.4)往复拉动手柄(8)以带动棘轮(6)往复移动;

所述一号托板(3.1)、二号托板(3.2)上分别设置左棘齿组件(5)、右棘齿组件(5.0),所述左棘齿组件(5)、右棘齿组件(5.0)均包括若干个等间距间隔排布且能够转动的棘齿(5.1),且所述棘齿(5.1)均能够复位设置,所述棘轮(6)位于左棘齿组件(5)、右棘齿组件(5.0)间;往下移动棘轮(6)时,自上而下所述右棘齿组件(5.0)上连续的有一个棘齿(5.1)顶在棘轮(6)的齿面上以推动棘轮(6)转动;往上移动棘轮(6)时,自下而上所述左棘齿组件(5)上连续的有一个棘齿(5.1)顶在棘轮(6)的齿面上以推动棘轮(6)转动;

所述左棘齿组件(5)、右棘齿组件(5.0)上均包括若干个夹持机构,所述夹持机构包括弹片(5.2)以及连接在托板(3)上的弹片安装座(5.4)、限位柱(5.3),所述弹片(5.2)连接在弹片安装座(5.4)上,每个夹持机构上对应一个棘齿(5.1)且所述棘齿(5.1)可转动的设置在限位柱(5.3)和弹片(5.2)间,所述弹片(5.2)和限位柱(5.3)对棘齿(5.1)起到夹持作用,所述一号托板(3.1)上夹持机构上的弹片(5.2)、限位柱(5.3)分别位于棘齿(5.1)下方和上方,在弹片(5.2)、限位柱(5.3)夹持下所述左棘齿组件(5)上的棘齿(5.1)同角度且均朝右下方倾斜设置;二号托板(3.2)上夹持机构上的弹片(5.2)、限位柱(5.3)分别位于棘齿(5.1)上方和下方,在弹片(5.2)、限位柱(5.3)夹持下所述右棘齿组件(5.0)上的棘齿(5.1)同角度且均朝左上方倾斜设置,所述棘齿(5.1)与棘轮(6)的齿面相适配;当左棘齿组件(5)或右棘齿组件(5.0)上的棘齿(5.1)处于为棘轮(6)旋转提供动力状态时,所述限位柱受力加大,当左棘齿组件(5)或右棘齿组件(5.0)上的棘齿(5.1)处于对棘轮旋转提供阻力时,所述弹片(5.2)受力变形加大;

所述蛋杯组件(4)包括蛋盖(4.1)和蛋杯架(4.2),所述蛋杯架(4.2)连接在棘轮(6)上以联动, 所述蛋盖(4.1)可盖合的连接在蛋杯架(4.2)上,所述蛋盖(4.1)和蛋杯架(4.2)间构成容纳空间,所述蛋杯架(4.2)和蛋盖(4.1)内壁上设有若干个软凸起(4.3)。

2.根据权利要求1所述的一种半自动棘轮双向加速旋蛋器,其特征在于:所述棘齿(5.1)均通过固定轴可转转动的连接在托板(3)上,所述左棘齿组件(5)上的固定轴和右棘齿组件(5.0)的固定轴采用上下错位的方式排列,其错开的高度差为棘轮(6)齿面单齿长度的1/2。

3.根据权利要求1或2所述的一种半自动棘轮双向加速旋蛋器,其特征在于:所述一号托板(3.1)、二号托板(3.2)相对的两侧边形成滑轨道,所述滑块(3.3)上设置有凹槽(8.1),所述滑块(3.3)上的凹槽(8.1)分别卡在滑轨道上且咬合以实现将滑块(3.3)限制在滑轨道上移动。

4.根据权利要求1或2所述的一种半自动棘轮双向加速旋蛋器,其特征在于:所述托板(3)一端头与滑块(3.3)间连接有卷簧组件(9)以带动滑块(3.3)自动复位,所述卷簧组件(9)包括卷簧(9.1)和卷簧安装轴(9.2),所述卷簧安装轴(9.2)固定在壳体内,所述卷簧(9.1)一端连接在卷簧安装轴(9.2)且缠绕在卷簧安装轴(9.2)上,所述卷簧(9.1)另一端通过卷簧卡位(8.2)连接在滑块(3.3)上。

5.根据权利要求1或2所述的一种半自动棘轮双向加速旋蛋器,其特征在于:所述滑块(3.3)上穿设有若干个连接件(3.4),每个连接件(3.4)上端均套接有滚珠轴承(7),所述滚珠轴承(7)外均套接有棘轮(6),所述棘轮(6)间相互独立,每个所述棘轮(6)上均连接有一个蛋杯组件(4)以实现一次摇多个蛋。

6.根据权利要求1或2所述的一种半自动棘轮双向加速旋蛋器,其特征在于:所述二号槽口(1.4)为环绕上壳(1)外周面的回形槽口,所述一号托板(3.1)、二号托板(3.2)间留有的间隙构成回字形,回字形大小尺寸与一号槽口(1.3)大小尺寸相互适配,通过同时针方移动手柄(8)以实现蛋杯组件(4)的连续旋转。

7.根据权利要求6所述的一种半自动棘轮双向加速旋蛋器,其特征在于:所述手柄(8)自由端连接有操作杆,所述操作杆垂直于手柄(8)且与蛋杯组件(4)平行。

8.根据权利要求1所述的一种半自动棘轮双向加速旋蛋器,其特征在于:所述左棘齿组件(5)、右棘齿组件(5.0)分别包括13个棘齿(5.1),所述棘齿(5.1)倾斜45度。
