专利号: 2020111481674
申请人: 长沙赢睿知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种蔬菜切制前用去茎装置的使用方法,包括:本体,其上呈V字形且沿各自长度延伸方向移动设有第一杆、第二杆,即可以在本体两侧相对呈V字形设置第一滑套、第二滑套,第一杆滑动安装于第一滑套内,第二杆滑动安装于第二滑套内,当两杆都向下移动时,两者下端相靠近并汇于一点;第一杆下端设有第一弧形切刀,上端铰接于第一连杆一端;第二杆下端设有第二弧形切刀,上端铰接于第二连杆一端;第一弧形切刀与第二弧形切刀可围合成倒锥形去茎壳体;所述本体上设有伸缩杆,其上端与第一连杆、第二连杆另一端铰接,其特征在于:去茎过程中,一手持蔬菜,使其部朝上,另一手持本体,初始状态下,第一杆、第二杆都处于最高位置,移动本体,使弧形切刀位于菜正上方合适位置,启动伸缩杆,通过第一连杆、第二连杆分别拉动第一杆、第二杆下移,第一弧形切刀、第二弧形切刀同时沿茎段切入,并切成倒锥状,直到切断为止,手向上提起本体,即可将该倒锥形的茎段拔出,再次控制伸缩杆即可将茎段释放丢掉,非常灵活的操作即可将包菜内部延伸残留茎段去除,便于下一步的切制处理,从而保证切出的来的菜条或菜丝中基本不含该茎段,改善菜的口感;

所述本体下端还竖直设有定位针,定位针与倒锥形去茎壳体同轴设置;当手持本体向蔬菜底部茎段处靠近时,将定位针预先插入茎段而进行预定位,找准圆锥心位置,过后倒圆锥体留在定位针时,可以用手轻松将其向下拔掉;

所述定位针上还设有限位挡板;且限位挡板在定位针上的位置可调,便于操作时,控制定位针茎段的深度;

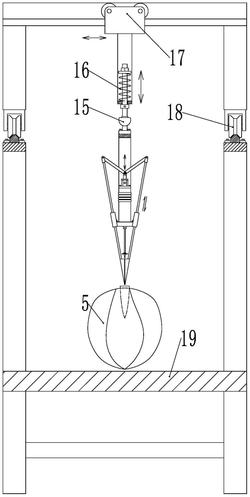

所述本体上端通过万向节与升降复位机构下端连接,升降复位机构包括连接于万向节上端的拉杆,升降复位机构上端设有第一横向移动机构、第二横向移动机构,拉杆竖直移动于第一横向移动机构下端,通过拉杆上的复位弹簧使得拉杆被向上提起复位,即当操作者向下将本体移动后松开时,本体可以自由回至原来的高度,所述第一横向移动机构与第二横向移动机构移动方向垂直,第二横向移动机构包括横向设置于机架上的导轨、以及架设于导轨的门形框架,门形框架底部设有与导轨配合的滚轮;

所述第一横向移动机构包括设于门形框架上的第一导轨、以及设置于第一导轨上的滑轮组,所述滑轮组通过轮架与升降复位机构上端连接,其中导轨与第一导轨的方向垂直;本体下方设有工作台;

通过万向节可以使得本体在小范围内调整,从而调整其下端切入的角度;再通过第一横向移动机构、第二横向移动机构可以调整本体所在的位置,实现去茎的操作灵活。
