专利号: 2020107458800
申请人: 海安县巨力磁材有限责任公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

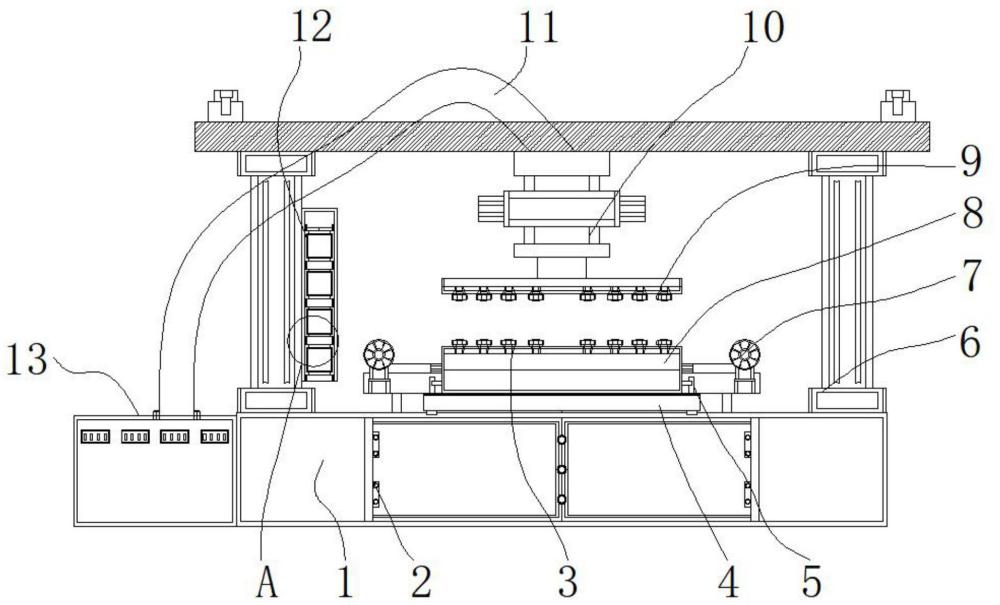

1.一种径向取向磁环的取向压制装置,包括外壳架(1)、油压箱(13)和滑动板(24),其特征在于:所述外壳架(1)的内部设置有设备箱(2),所述外壳架(1)的顶端设置有模架(6),所述外壳架(1)的顶端设置有存放盒(4),且存放盒(4)的顶端安装有磁环模板架(8),所述存放盒(4)的顶端两侧设置有滑动架(5),所述磁环模板架(8)的顶端设置有磁环压制架(3),且磁环压制架(3)的顶端设置有上磁环模板(9),所述磁环模板架(8)的两侧设置有定位架(7),所述上磁环模板(9)的顶端设置有液压缸(10),且液压缸(10)的顶端设置有油压管(11),所述油压管(11)的底端设置有油压箱(13),所述模架(6)的内侧设置有压制架(12),且压制架(12)的内部设置有磁环盒(25),所述磁环盒(25)的底端设置有滑动板(24),且滑动板(24)的两侧设置有滑槽(23);

所述磁环模板架(8)的形状结构与上磁环模板(9)的形状结构相吻合,且上磁环模板(9)与液压缸(10)之间为垂直结构;

所述磁环压制架(3)包括产品架(14)、凹槽(15)和套接板(16),所述磁环压制架(3)的内部设置有产品架(14),且产品架(14)的四周连接有套接板(16),所述套接板(16)的四周开设有凹槽(15);

所述凹槽(15)与套接板(16)之间为活动连接,且产品架(14)通过凹槽(15)与套接板(16)构成卡合结构;

所述磁环模板架(8)包括限位柱(17)、安装架(18)和圆环架(19),所述磁环模板架(8)的内部设置有圆环架(19),且圆环架(19)的四周设置有安装架(18),所述安装架(18)的两侧设置有限位柱(17)。

2.根据权利要求1所述的一种径向取向磁环的取向压制装置,其特征在于:所述外壳架(1)与设备箱(2)之间为活动连接,且设备箱(2)与存放盒(4)之间的中轴线相交。

3.根据权利要求1所述的一种径向取向磁环的取向压制装置,其特征在于:所述存放盒(4)与滑动架(5)之间为固定连接,且存放盒(4)通过滑动架(5)与磁环模板架(8)构成滑动结构。

4.根据权利要求1所述的一种径向取向磁环的取向压制装置,其特征在于:所述模架(6)包括手柄架(20)、模型架(21)和螺旋柱(22),所述模架(6)的内部设置有模型架(21),且模型架(21)的四周设置有手柄架(20),所述手柄架(20)的底端设置有螺旋柱(22)。

5.根据权利要求1所述的一种径向取向磁环的取向压制装置,其特征在于;所述滑动板(24)与磁环盒(25)之间为固定连接,且滑槽(23)通过滑动板(24)与磁环盒(25)构成卡合结构。

6.根据权利要求1‑5任一项所述的一种径向取向磁环的取向压制装置的制作方法,其特征在于:所述径向取向磁环的制作方法包括以下步骤:S1:将径向取向磁环原料安置在磁环压制架(3)和磁环模板架(8)之间,当启动油压箱(13)将液体灌入油压管(11)之间,可为液压缸(10)提供动力带动上磁环模板(9),对磁环压制架(3)和磁环模板架(8)之间的径向取向磁环原料进行压制加工;

S2:使得径向取向磁环原料安置在多个磁环压制架(3)之间,改变目前采用的取向成型方法,通过磁环模板架(8)和上磁环模板(9)两种形状结构相吻合的部件进行加工,就是利用两个同极相对的励磁场对冲后产生向外辐射的磁场进行取向。
