专利号: 2020107322622
申请人: 淮阴师范学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

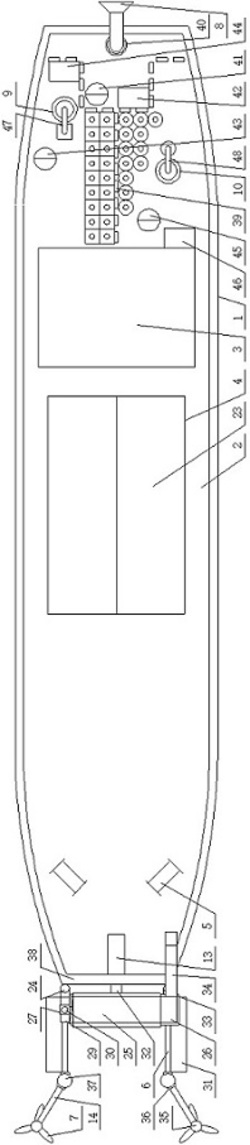

1.水草收集处理的船,其特征在于:包括船体(1),所述船体(1)的甲板(2)中部由前向后设有货舱口(4)、船楼(3),所述船体(1)的前端两侧对称设有摆动立板(6)、所述摆动立板(6)的前端转动设有搅水叶片(7),所述摆动立板(6)为网眼板,所述船体(1)的甲板(2)的后端设有洒料管(8),所述船体(1)的甲板(2)上、位于洒料管(8)与船楼(3)之间还设有干料出料装置(47)和浆料出料装置(48),所述摆动立板(6)沿着船体(1)由后向前的方向、分别向两侧倾斜,所述摆动立板(6)的顶部高于船体(1)的吃水线,所述摆动立板(6)的底部低于或等于船体(1)的吃水线,所述搅水叶片(7)位于船体(1)的吃水线下方,所述船体(1)内沿着船体(1)由前向后的方向、依次设有主进料管(11)、滤水装置、碎料装置(16)、浆液过渡箱(19)、浆料混合装置A(22)、干燥脱水装置(21)、干料混合装置(20)和浆料混合装置B(18);

所述主进料管(11)的前端与船体(1)的船首外侧连通、并且船体(1)的吃水线位于主进料管(11)前端的中间或下部位置处,所述主进料管(11)的后端与滤水装置的前端连通,所述碎料装置(16)与滤水装置的后端连通,所述碎料装置(16)的出料端与货舱口(4)内所设的浆液存储池(17)连通,所述浆液存储池(17)分别与浆液过渡箱(19)和浆料混合装置B(18)连通,所述浆液过渡箱(19)还分别与浆料混合装置A(22)和干燥脱水装置(21)连通,所述干燥脱水装置(21)与干料混合装置(20)连通,所述浆料混合装置B(18)的出料口与洒料管(8)之间连通,所述浆料混合装置A(22)的出料口与浆料出料装置(48)连通,所述干料混合装置(20)的出料口与干料出料装置(47)连通。

2.如权利要求1所述的水草收集处理的船,其特征在于:所述摆动立板(6)通过转动立轴A(24)与船体(1)的船头两侧对称摆动连接,所述摆动立板(6)的顶部、位于摆动立板(6)之间设有与船体(1)长度方向垂直的水平伸缩平台,所述水平伸缩平台的两端分别通过滑块(29)沿着摆动立板(6)的顶部边沿滑动连接,并且滑块(29)与水平伸缩平台的对应端部转动连接,所述船体(1)的甲板(2)上、位于船头位置处固定有液压缸A,所述液压缸A的液压杆A(32)面向水平伸缩平台伸出,并且液压杆A(32)的端部与伸缩平台固定。

3.如权利要求2所述的水草收集处理的船,其特征在于:所述伸缩平台包括与船体(1)长度方向垂直的基础平台(25)和伸缩活动连接于基础平台(25)两端的滑动平台(26),所述滑动平台(26)远离基础平台(25)的一端通过连接板A(27)与滑块(29)连接,所述连接板A(27)的底部中心通过转动立轴B(30)与滑块(29)的顶部水平转动连接;所述滑动平台(26)面向基础平台(25)的一端与基础平台(25)的底部滑动连接,所述基础平台(25)的底部通过连接板B(28)固定有液压缸B(49),所述液压缸B(49)对称设有两个,所述液压缸B(49)的液压杆B(50)分别向连接板A(27)伸出、并分别与对应的连接板A(27)固定。

4.如权利要求1所述的水草收集处理的船,其特征在于:所述摆动立板(6)远离船体(1)的一端通过转动立轴C与摆动杆(14)摆动连接,所述摆动立板(6)与摆动杆(14)的连接端固定有驱动电机A(37),所述驱动电机A(37)驱动摆动杆(14)与摆动立板(6)摆动连接,所述摆动杆(14)远离摆动立板(6)一端的底部通过转动立轴D与搅水叶片(7)转动连接,所述摆动杆(14)的顶部固定有搅水叶片(7)的驱动电机B(35)。

5.如权利要求1所述的水草收集处理的船,其特征在于:所述主进料管(11)的内径沿着船体(1)由前向后的方向逐渐减小,并且主进料管(11)位于船体(1)前端的内径与船体(1)的船头宽度相匹配,所述主进料管(11)的轴心沿着船体(1)由前向后的方向斜向下设置,所述滤水装置沿着船体(1)由前向后的方向斜向上设置,所述船体(1)的吃水线高于主进料管(11)面向滤水装置的一端。

6.如权利要求5所述的水草收集处理的船,其特征在于:所述滤水装置包括滤水滚筒(12),所述主进料管(11)面向滤水滚筒(12)一端的端口位于滤水滚筒(12)内,所述主进料管(11)面向滤水滚筒(12)一端的外侧壁设有轴承内圈座A、所述滤水滚筒(12)面向主进料管(11)的一端固定设有轴承外圈座A(52),所述轴承内圈座A和轴承外圈座A(52)之间通过轴承A(53)转动连接,所述滤水滚筒(12)面向碎料装置(16)的一端固定设有轴承内圈座B、所述碎料装置(16)的投料口处固定设有轴承外圈座B(57),所述轴承内圈座B和轴承外圈座B(57)之间通过轴承B转动连接,所述船体(1)内、对应于滤水滚筒(12)的中部位置处设有隔板(13),所述滤水滚筒(12)穿过隔板(13),所述滤水滚筒(12)的外侧壁、对应于隔板(13)位置处同轴心固定设有凸环,所述凸环与隔板(13)之间设有密封圈(59),所述隔板(13)将船体(1)内分隔为负压舱(84)和常压舱(15),所述常压舱(15)内固定有负压抽水泵,所述负压抽水泵的进口端穿过隔板(13)与负压舱(84)内的底部连通,所述负压抽水泵的出口端通过船体(1)的底部与船体(1)外部连通。

7.如权利要求1所述的水草收集处理的船,其特征在于:所述碎料装置(16)的出料口通过出料管A(60)与浆液存储池(17)内连通,所述浆液存储池(17)内的池底还固定连接有浆料搅拌器A(61),所述浆液存储池(17)的底部连通所设的出料管B(62)分别通过进料管A(64)和进料管B(63)与浆液过渡箱(19)和浆料混合装置B(18)连通。

8.如权利要求1所述的水草收集处理的船,其特征在于:所述浆液过渡箱(19)分别通过出料管C(75)和出料管D(69)与浆料混合装置A(22)的进料管C和干燥脱水装置(21)的进料管D连通,所述干燥脱水装置(21)的出料管E(70)与干料混合装置(20)的进料管E连通。

9.如权利要求1所述的水草收集处理的船,其特征在于:所述甲板(2)上通过多个间隔设置的凸条(39)将船楼(3)后侧的甲板(2)分隔成洒料管(8)对应的撒料区、干料出料装置(47)对应的干料收集区和浆料出料装置(48)对应的浆料收集区。

10.如权利要求9所述的水草收集处理的船,其特征在于:所述甲板(2)上位于撒料区内、干料收集区内和浆料收集区内分别设有与浆料混合装置A(22)、干料混合装置(20)和浆料混合装置B(18)对应连通的混合料投料管A(45)、混合料投料管C(43)和混合料投料管B(41),所述混合料投料管A(45)与浆料混合装置A(22)的顶部连通,所述混合料投料管C(43)与干料混合装置(20)的顶部连通,所述混合料投料管B(41)与浆料混合装置B(18)的顶部连通。
