专利号: 201810767415X
申请人: 徐州鼎力金属机电有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种可提高生产质量的电动机线圈绕线方法,其特征在于,

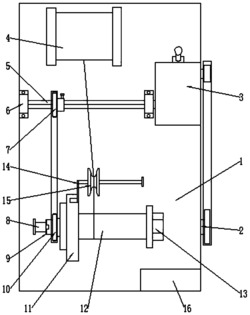

用到的装置包括机架(1)、设在机架(1)上的电动机(2)、变速箱(3)、放线架(4)、传动轴(5)、控制箱(16)和绕线机构,所述的电动机(2)与变速箱(3)传动连接,所述的传动轴(5)一端与变速箱(3)的输出轴连接,另一端与安装在机架(1)上轴承座(6)内的轴承配合连接;传动轴(5)上安装有主动链轮(7),放线架(4)和绕线机构分别设在传动轴(5)两侧;所述的绕线机构包括从动链轮(10)、支撑架(11)、转轴(12)、导向轮(15)和链轮锁紧装置(8),所述的支撑架(11)固定在机架(1)上,转轴(12)一端穿过支撑架(11)并与支撑架(11)形成转动副、另一端端部旋有锁紧螺母(13),转轴(12)穿过支撑架(11)的一端安装有所述的从动链轮(10)、并在端部设有所述的链轮锁紧装置(8);所述的导向轮(15)设在支撑架(11)靠近传动轴(5)的一侧,导向轮(15)套设在与支撑架(11)固定连接的固定架(14)的水平梁上并能沿着水平梁自由滑动,从动链轮(10)与主动链轮(7)链传动连接;所述的控制箱(16)包括控制器及控制电路,对绕线装置进行控制;绕线方法包括如下步骤:步骤一:将线轮固定在放线架(4)上,需要绕线的线圈通过锁紧螺母(13)固定在转轴(12)上,从线轮上出来的导线经过导向轮(15)并在其上缠绕一周后缠绕在线圈上;

步骤二:根据线圈的大小和类型选择变速箱(3)的档位,启动电动机(2),电动机(2)带动传动轴(5)转动,进而通过主动链轮(7)带动与从动链轮(10)固定安装连接的转轴(12)转动,从而进行自动绕线;

步骤三:在绕线的过程中,由于线轮自身上的导线是从线轮的一端缠绕到另一端,当放线时,导线引出的位置也会在线轮的一端与另一端之间不断变化,导线引出位置不断变化时会对导向轮(15)的侧面施加推力,使得导向轮(15)沿自身轴线方向平移、在固定架(14)横梁上来回滑动,从而保证了线圈正常绕线且绕好的线圈上各处的直径相同;

步骤四:通过调节链轮锁紧装置(8)是否处于锁紧状态,可以调节从动链轮(10)是否处于转轴(12)上,进而根据需要选择转轴(12)是否随着电动机(2)同步转动。

2.根据权利要求1所述的可提高生产质量的电动机线圈绕线方法,其特征在于,所述链轮锁紧装置(8)包括外护套(20)、锁紧卡块(19)及螺钉(18),所述的锁紧卡块(19)为设在外护套(20)端部的与转轴(12)轴端面上的十字槽(9)相配合的十字块,螺钉(18)的螺杆穿过外护套(20)和锁紧卡块(19)后与转轴(12)端部的轴向螺纹孔螺纹连接、螺帽置于外护套(20)内;在螺钉(18)的螺帽和外护套之间的螺杆上套有弹簧(17)。

3.根据权利要求1或2所述的可提高生产质量的电动机线圈绕线方法,其特征在于,所述主动链轮(7)滑动嵌套在传动轴(5)上,主动链轮(7)上设有连通轴向安装孔和外圆壁的径向螺纹孔,锁紧螺栓的螺杆螺纹配合穿过径向孔后抵在传动轴(5)上。

4.根据权利要求3所述的可提高生产质量的电动机线圈绕线方法,其特征在于,所述的传动轴(5)的横截面形状为正四边形、正六边形或正八边形,在传动轴(5)的两端分别焊接有与轴承配合及与变速箱(3)连接的轴端。
