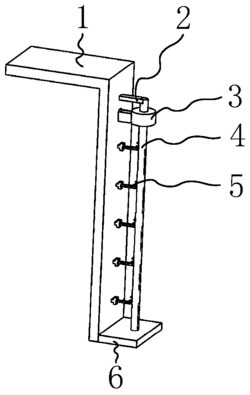

1.一种基于齿轮变速的逃生滑杆，其特征在于：它包括逃生箱、滑杆、固定机构、固定支撑、固定板、逃生箱进口、U形逃生通道、第一安装槽、第二安装槽、弹簧安装槽，其中滑杆的外圆面上沿着轴线方向上下均匀地开有5个第二安装槽；位于滑杆上的5个第二安装槽的上侧均开有一个第一安装槽；位于滑杆上的5个第二安装槽内开有第一安装槽一端的侧面分别开有一个弹簧安装槽；滑杆的上端通过固定支撑安装在墙壁的一侧；滑杆的下侧安装有固定板；滑杆通过固定板与墙壁的底侧固定；墙壁靠近滑杆的一侧开有逃生口；逃生箱为环形空壳；逃生箱的外圆面上具有逃生箱进口；逃生箱安装在滑杆上；在初始状态下逃生箱与墙壁上所开的逃生口之间连接有U形逃生通道；U形逃生通道的一端固定安装在墙壁上；5个固定结构安装在滑杆与墙壁之间，且5个固定机构分别与5个第一安装槽、5个第二安装槽和

5个弹簧安装槽配合；

上述固定机构包括固定结构、压缩弹簧、触发块、触发摆块、触发齿轮、第一触发齿条、板簧、弹簧固定板、摆动支撑、触发板、涡卷弹簧、第一转轴、第一齿轮、限位块、驱动杆、齿条连接板、触发安装槽、第一导向孔、第二导向孔、转轴孔、连接方块、第一连接、第二转轴、第二齿轮、第三转轴、第二连接重块、第二触发齿条、弧形限位块、第一避让开口、第二避让开口、限位槽、弧形卡槽，其中第一转轴的一端安装在对应的第二安装槽内靠近第一安装槽一端的侧面上的圆形孔中；第一转轴的另一端位于对应的弹簧安装槽内；第一转轴与对应的弹簧安装槽之间安装有涡卷弹簧；涡卷弹簧的內端安装在第一转轴的外圆面上；涡卷弹簧的外端安装在对应弹簧安装槽的底端；

固定结构是由第一连接块和弧形限位组成；弧形限位的外弧面安装在第一连接块的一端；第一连接块的另一端安装在墙壁上；弧形限位的内侧开有弧形卡槽；第一连接块的内侧开有限位槽；限位槽与弧形卡槽相通；弧形卡槽内靠近第一连接一侧的下端具有第一避让开口；弧形卡槽内靠近弧形限位内弧面的一侧开有第二避让开口；

摆动支撑的一端开有转轴孔；摆动支撑未开有转轴孔一侧的内部开有触发安装槽；触发安装槽内靠近转轴孔一侧的上端面开有第一导向孔和第二导向孔；第二导向孔位于转轴孔和第一导向孔之间；摆动支撑未开有转轴孔一端的两侧面上对称地安装有两个弧形限位块；两个弧形限位块与第一导向孔和第二导向孔配合；摆动支撑通过转轴孔与对应的第一转轴上未安装有涡卷弹簧一端的配合安装在第一转轴上；摆动支撑与第二安装槽之间安装有板簧；摆动支撑上的两个弧形限位块与固定结构中的弧形卡槽配合；摆动支撑与对应的第二安装槽配合；

弹簧固定板的中心位置上具有圆形通孔；弹簧固定板安装在摆动支撑上的触发安装槽内；限位块的一端具有弧形面；限位块未具有弧形面的一端安装在摆动支撑的触发安装槽内且靠近摆动支撑上所安装的弧形限位块；限位块与固定结构中的限位槽配合；限位块位于触发安装槽内的一端与弹簧固定板之间安装有压缩弹簧；驱动杆的一端穿过弹簧固定板上的圆形通孔安装在限位块上且位于触发安装槽内；连接方块安装在驱动杆的另一端，且连接方块与触发安装槽配合；第一连接的一端安装在连接方块远离驱动杆一侧的端面上；

触发块上具有斜面；触发块的一端安装在第一连接的另一端；触发块上的斜面面向连接方块；触发板通过第一导向孔安装在摆动支撑上；触发板上位于摆动支撑内侧的一端与触发块上的斜面配合；齿条连接板安装在触发块另一端的一侧；第三转轴的两端分别安装在触发安装槽内靠近转轴孔一侧的两端面上；第一齿轮安装在第三转轴的一端；第一齿轮与齿条连接板啮合；第二齿轮安装在第三转轴的另一端；第二触发齿条通过第二导向孔安装在摆动支撑上；第二触发齿条位于摆动支撑内侧的一端与第二齿轮啮合；第二连接重块安装在第二触发齿条的上侧且位于摆动支撑的外侧；第一触发齿条的一端与第二连接重块连接；第一触发齿条的另一端位于对应的第一安装槽内；第二转轴的两端分别安装在第一安装槽的两侧面上；触发齿轮安装在第二转轴上；触发齿轮与第一触发齿条啮合；触发摆块的一端安装在触发齿轮的外圆面上；触发摆块的另一端位于滑杆的外侧；

上述第二齿轮的直径为第一齿轮直径的一半；

上述触发摆块与逃生箱配合；触发板与逃生箱配合。

2.根据权利要求1所述的一种基于齿轮变速的逃生滑杆，其特征在于：上述固定结构中限位槽的下端面与弧形卡槽的交接处具有弧形倒角。

3.根据权利要求1所述的一种基于齿轮变速的逃生滑杆，其特征在于：上述5个弹簧安装槽的侧面上均开有梯形环导槽；第三齿轮安装在第一转轴位于弹簧安装槽内的一端；三个第四转轴的一端分别安装在对应的弹簧安装槽内，且三个第四转轴围绕第三齿轮周向均匀分布；三个第四齿轮分别安装在三个第四转轴上；三个第四齿轮分别与第三齿轮啮合；齿圈的一端安装有梯形环导块；齿圈通过梯形环导块与对应梯形环导槽的配合安装在对应的弹簧安装槽内；齿圈分别与三个第四齿轮啮合；齿圈与对应的弹簧安装槽之间安装有涡卷弹簧；涡卷弹簧的內端安装在齿圈的外圆面上；涡卷弹簧的外端安装在对应弹簧安装槽的底端。

4.根据权利要求1所述的一种基于齿轮变速的逃生滑杆，其特征在于：上述作为摆动支撑与第二安装槽之间安装有板簧的替换方案为摆动支撑与第二安装槽之间安装有弧状压缩弹簧。

5.根据权利要求1所述的一种基于齿轮变速的逃生滑杆，其特征在于：上述触发板与逃生箱配合的一端正好位于逃生箱与其对应一侧的正下端。

6.根据权利要求1所述的一种基于齿轮变速的逃生滑杆，其特征在于：上述触发摆块在摆动过程中完全进入滑杆内侧时，第二触发齿条正好与摆动支撑完全脱离。

7.根据权利要求1所述的一种基于齿轮变速的逃生滑杆，其特征在于：上述摆动支撑与第一转轴之间通过轴承安装。

8.根据权利要求1所述的一种基于齿轮变速的逃生滑杆，其特征在于：上述第二触发齿条下端远离第二齿轮的一侧具有弧形面。
