专利号: 2018100522940
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

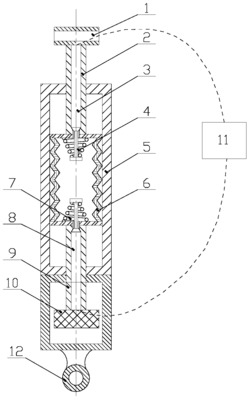

1.一种惯质系数可调式重型车用惯容器,包括:包括上吊耳(1)、上活塞杆(2)、上液槽(3)、上电磁阀(4)、液压缸筒(5)、惯性力发生器(6)、下电磁阀(7)、下液槽(8)、下活塞杆(9)、限位块(10)、液罐(11)和下吊耳(12);所述液压缸筒(5)内填充有流体,所述液压缸筒(5)内设有惯性力发生器(6),所述惯性力发生器(6)内部填充有不可压缩性液体;所述惯性力发生器(6)上端面固定连接所述上活塞杆(2),所述惯性力发生器(6)下端面固定连接所述下活塞杆(9),所述惯性力发生器(6)内部安装有所述上电磁阀(4)和所述下电磁阀(7),所述上电磁阀(4)安装于所述惯性力发生器(6)上端面内侧,所述下电磁阀(7)安装于所述惯性力发生器(6)下端面内侧;所述上活塞杆(2)穿出所述液压缸筒(5)上端面,所述上活塞杆(2)上端面与所述上吊耳(1)固定连接,所述下活塞杆(9)与所述限位块(10)固定连接,所述下活塞杆(9)穿出所述液压缸筒(5)下端面;所述上活塞杆(2)内部开有所述上液槽(3),所述下活塞杆(9)内部开有所述下液槽(8);所述上液槽(3)一端与所述上电磁阀(4)连接,另一端与所述液罐(11)连接;所述下液槽(8)一端与所述下电磁阀(7)相连,另一端与液罐(11)连接;其特征在于,所述惯性力发生器(6)外壁上开有螺旋槽,螺旋槽夹角为θ,螺旋槽外径R与缸筒(5)的内径r相等,即r=R,所述螺旋槽与所述液压缸筒(5)紧密贴合。

2.如权利要求1所述的一种惯质系数可调式重型车用惯容器,其特征在于,设置螺旋槽夹角0<θ≦90°,当车辆在行驶过程中遇到障碍或凹坑时,车辆悬架被压缩或拉伸,车轮相对于惯容器向上或向下运动,所述控制器打开所述上电磁阀(4)和所述下电磁阀(7),依次通过所述液罐(11)和所述上液槽(3)、所述下液槽(8)向所述惯性力发生器(6)内填充不可压缩性液体,所述惯性力发生器(6)向上下两侧拉伸,所述螺旋槽夹角θ增大,螺旋槽单个槽道的横截面积增大,从而惯质系数减小;当车辆越过障碍或凹坑后,车辆悬架趋向于回复到常规状态,控制器打开所述上电磁阀(4)和所述下电磁阀(7),将所述惯性力发生器(6)内的部分不可压缩性液体通过所述上液槽(3)和所述下液槽(8)排入所述液罐(11),相应的,所述螺旋槽夹角θ减小,螺旋槽单个槽道的横截面积减小,从而惯质系数增大。

3.如权利要求1或2所述的一种惯质系数可调式重型车用惯容器,其特征在于,所述不可压缩性液体为液压油。

4.如权利要求1或2所述的一种惯质系数可调式重型车用惯容器,其特征在于,所述流体为无毒无害绿色环保的低粘度油液或磁流变液。

5.如权利要求1或2所述的一种惯质系数可调式重型车用惯容器,其特征在于,所述惯性力发生器(6)材质为硬橡胶。
