专利号: 2017114070130
申请人: 瑞安市职业中等专业教育集团学校
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

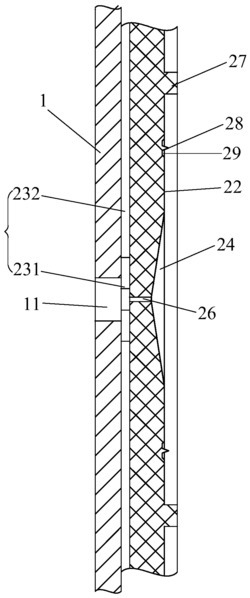

1.一种瓷砖真空吸附件,用于配合支撑块及真空泵使用以贴设瓷砖,其特征在于,所述真空吸附件呈板状且被划分为至少一真空吸盘,所述真空吸附件包括相对的第一表面和第二表面,所述第一表面贴设在所述支撑块上且对应至少一所述真空吸盘开设有通气槽,所述第一表面形成有至少一定位槽,至少一所述定位槽分别固定有与所述支撑块相互吸附的磁性吸附体,所述第二表面上形成有至少一所述真空吸盘的吸附槽以将相应瓷砖吸附至所述第二表面上,所述真空吸盘设有连通所述通气槽与所述吸附槽的抽气孔,所述第二表面凸设有用于定位、分隔瓷砖的凸缘,所述瓷砖的侧边部分被所述凸缘围设,部分伸出所述凸缘,所述通气槽至少向一侧贯穿所述真空吸附件,以与相邻排列的真空吸附件的通气槽连通。

2.如权利要求1所述的瓷砖真空吸附件,其特征在于,所述磁性吸附体为磁铁。

3.如权利要求1所述的瓷砖真空吸附件,其特征在于,所述磁性吸附体通过胶水固定在相应的所述定位槽内。

4.如权利要求1所述的瓷砖真空吸附件,其特征在于,所述真空吸附件被划分为一所述真空吸盘且呈矩形状,所述真空吸附件于靠近其四个角的位置形成有四个所述定位槽。

5.如权利要求1所述的瓷砖真空吸附件,其特征在于,所述第二表面凸设形成至少一所述真空吸盘的密封圈,所述密封圈环绕相应的所述吸附槽。

6.如权利要求5所述的瓷砖真空吸附件,其特征在于,所述密封圈为密封刺圈。

7.如权利要求5所述的瓷砖真空吸附件,其特征在于,所述第二表面形成有至少一所述真空吸盘的环槽,所述环槽环绕所述吸附槽,所述密封圈凸设在所述环槽。

8.如权利要求1所述的瓷砖真空吸附件,其特征在于,所述抽气孔为针孔。

9.一种瓷砖贴设装置,用于配合真空泵使用,其特征在于,包括:支撑块及至少一如权利要求1至8任一项所述的瓷砖真空吸附件,所述真空泵的抽气端口连接其中之一所述真空吸附件的通气槽,所述瓷砖贴设装置包括相互紧密排列在所述支撑块上的多个所述真空吸附件,多个所述真空吸附件的通气槽相互连通。

10.如权利要求9所述的瓷砖贴设装置,其特征在于,所述支撑块开设有与其中之一所述真空吸附件的通气槽连通的贯穿的抽气通道,所述真空泵的抽气端口设置在所述抽气通道。
