专利号: 2022235278440
申请人: 凉山朋聚建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

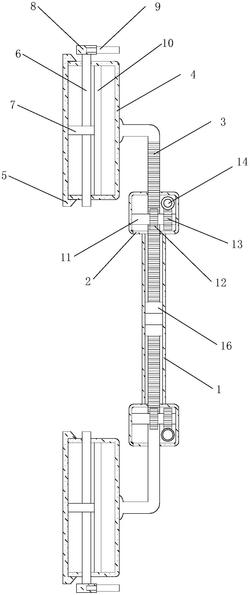

1.一种贴瓷砖的吸具,其特征在于,包括:

橡胶吸盘(5);

负压机构,设置于橡胶吸盘(5)的一侧,负压机构用于橡胶吸盘(5)的一侧产生负压对玻璃进行吸附;

伸缩把手,设置于负压机构的一侧,伸缩把手包括手握管(1)、连接壳(2)和折齿杆(3),连接壳(2)固定安装于手握管(1)的顶部与底部,折齿杆(3)滑动安装于连接壳(2)的顶部与底部;

驱动机构,设置于连接壳(2)上,驱动机构用于折齿杆(3)进行移动。

2.根据权利要求1所述的一种贴瓷砖的吸具,其特征在于:所述手握管(1)与连接壳(2)均有两个且呈对称设置,折齿杆(3)有四个且呈矩形对称设置。

3.根据权利要求2所述的一种贴瓷砖的吸具,其特征在于:所述负压机构包括压壳(4)、转动轴(6)、凸轮(7)和活塞板(10),压壳(4)固定安装于橡胶吸盘(5)的一侧,转动轴(6)转动安装于压壳(4)的顶部与底部,凸轮(7)固定安装于转动轴(6)的外壁,活塞板(10)滑动安装于压壳(4)的内壁,凸轮(7)的外壁均与橡胶吸盘(5)和活塞板(10)相接触。

4.根据权利要求3所述的一种贴瓷砖的吸具,其特征在于:所述驱动机构包括转动杆(11)、齿轮(12)、蜗轮(13)、蜗杆(14)和旋钮(15),转动杆(11)有四个两两转动安装于连接壳(2)的两侧内壁,齿轮(12)有四个分别固定安装于四个转动杆(11)的外壁,蜗轮(13)有四个分别固定安装于四个转动杆(11)的外壁,蜗杆(14)有两个分别转动安装于两个连接壳(2)的前后侧,旋钮(15)有四个分别固定安装于两个蜗杆(14)的两端。

5.根据权利要求4所述的一种贴瓷砖的吸具,其特征在于:所述转动轴(6)的顶部固定安装有连接块(8),连接块(8)的一侧开设有卡槽,扳杆(9)卡合安装于卡槽内。

6.根据权利要求5所述的一种贴瓷砖的吸具,其特征在于:所述橡胶吸盘(5)、连接块(8)、扳杆(9)和负压机构均有四个且呈矩形对称设置。

7.根据权利要求6所述的一种贴瓷砖的吸具,其特征在于:所述折齿杆(3)的一端均固定安装有限位块(16),限位块(16)滑动安装于手握管(1)的内部,四个折齿杆(3)的另一端分别与四个压壳(4)的一侧外壁固定安装。
