1.一种高分子量右旋聚乳酸-低分子量左旋聚乳酸共混纤维的制备方法，其特征在于，包括如下步骤：

1)将高分子量右旋聚乳酸和低分子量左旋聚乳酸经过熔融混合，挤出造粒，得到共混物；所述共混物中高分子量右旋聚乳酸的质量分数为5～50％，所述低分子量左旋聚乳酸的质量分数为50～95％；

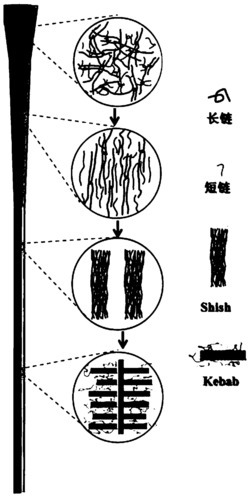

2)将共混物进行熔融纺丝，即得高分子量右旋聚乳酸-低分子量左旋聚乳酸共混纤维。

2.根据权利要求1所述的高分子量右旋聚乳酸-低分子量左旋聚乳酸共混纤维的制备方法，其特征在于，所述步骤1)中熔融混合采用母料与低分子量左旋聚乳酸作为原料。

3.根据权利要求2所述的高分子量右旋聚乳酸-低分子量左旋聚乳酸共混纤维的制备方法，其特征在于，所述母料的制备：将高分子量右旋聚乳酸和低分子量左旋聚乳酸溶解于二氯甲烷，并倾倒入乙醇中，得到沉淀物，烘干后得到母料。

4.根据权利要求3所述的高分子量右旋聚乳酸-低分子量左旋聚乳酸共混纤维的制备方法，其特征在于，所述母料中高分子量右旋聚乳酸和低分子量左旋聚乳酸的质量比为1:

0.9～1.1。

5.根据权利要求1所述的高分子量右旋聚乳酸-低分子量左旋聚乳酸共混纤维的制备方法，其特征在于，所述步骤1)中熔融混合的温度为220～250℃。

6.根据权利要求1所述的高分子量右旋聚乳酸-低分子量左旋聚乳酸共混纤维的制备方法，其特征在于，所述步骤2)中熔融纺丝的条件为：纺丝温度240～265℃，卷绕速率100～

500m/min，热牵伸温度100～180℃，牵伸比1～5。

7.根据权利要求1所述的高分子量右旋聚乳酸-低分子量左旋聚乳酸共混纤维的制备方法，其特征在于，所述高分子量右旋聚乳酸的重均分子量为5～19×105g/mol，低分子量左旋聚乳酸的重均分子量为1.5～3×105g/mol。

8.一种如权利要求1～7任一所述的制备方法制备得到的高分子量右旋聚乳酸-低分子量左旋聚乳酸共混纤维。
