1.一种高-低分子量左旋聚乳酸共混纤维的制备方法,其特征在于,包括如下步骤:
1)将高分子量左旋聚乳酸和低分子量左旋聚乳酸经过熔融混合,挤出造粒,得到共混物;所述共混物中高分子量左旋聚乳酸的质量分数为5~50%,所述低分子量左旋聚乳酸的质量分数为50~95%;

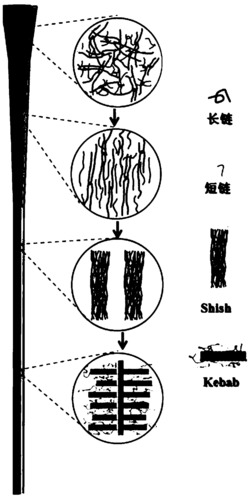

2)将共混物进行熔融纺丝,即得高-低分子量左旋聚乳酸共混纤维。
2.根据权利要求1所述的高-低分子量左旋聚乳酸共混纤维的制备方法,其特征在于,所述步骤1)中熔融混合采用母料与低分子量左旋聚乳酸作为原料。
3.根据权利要求2所述的高-低分子量左旋聚乳酸共混纤维的制备方法,其特征在于,所述母料的制备:将高分子量左旋聚乳酸和低分子量左旋聚乳酸溶解于二氯甲烷,并倾倒入乙醇中,得到沉淀物,烘干后得到母料。
4.根据权利要求3所述的高-低分子量左旋聚乳酸共混纤维的制备方法,其特征在于,所述母料中高分子量左旋聚乳酸和低分子量左旋聚乳酸的质量比为1:0.9~1.1。
5.根据权利要求1所述的高-低分子量左旋聚乳酸共混纤维的制备方法,其特征在于,所述步骤1)中熔融混合的温度为180~220℃。
6.根据权利要求1所述的高-低分子量左旋聚乳酸共混纤维的制备方法,其特征在于,所述步骤2)中熔融纺丝的条件为:纺丝温度190~250℃,卷绕速率100~500m/min,热牵伸温度100~150℃,牵伸比1~5。
7.根据权利要求1所述的高-低分子量左旋聚乳酸共混纤维的制备方法,其特征在于,所述高分子量左旋聚乳酸的重均分子量为5~19×105g/mol,低分子量左旋聚乳酸的重均分子量为1.5~3×105g/mol。
8.一种如权利要求1~7任一所述的制备方法制备得到的高-低分子量左旋聚乳酸共混纤维。
