1.一种交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维的制备方法,其特征在于,包括如下步骤:
1)将高分子量左旋聚乳酸进行电子束辐照交联,制得交联左旋聚乳酸;
2)将交联左旋聚乳酸和低分子量左旋聚乳酸经过熔融混合,挤出造粒,得到共混物;所述共混物中交联左旋聚乳酸的质量分数为5~50%,所述低分子量左旋聚乳酸的质量分数为50~95%;

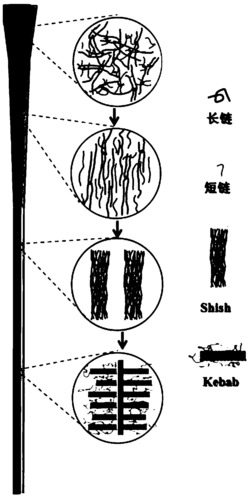

3)将共混物进行熔融纺丝,即得交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维。
2.根据权利要求1所述的交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维的制备方法,其特征在于,所述步骤1)中电子束辐照交联是指:将高分子量左旋聚乳酸压制为0.3~
0.8mm厚的薄板,并置于电子加速器中进行电子束辐照交联,辐照剂量为5~10KGy,制得交联左旋聚乳酸。
3.根据权利要求1所述的交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维的制备方法,其特征在于,所述步骤2)中熔融混合采用母料与低分子量左旋聚乳酸作为原料。
4.根据权利要求3所述的交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维的制备方法,其特征在于,所述母料的制备:将交联左旋聚乳酸和低分子量左旋聚乳酸溶解于二氯甲烷,并倾倒入乙醇中,得到沉淀物,烘干后得到母料。
5.根据权利要求4所述的交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维的制备方法,其特征在于,所述母料中交联左旋聚乳酸和低分子量左旋聚乳酸的质量比为1:0.9~1.1。
6.根据权利要求1所述的交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维的制备方法,其特征在于,所述步骤2)中熔融混合的温度为180~220℃。
7.根据权利要求1所述的交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维的制备方法,其特征在于,所述步骤3)中熔融纺丝的条件为:纺丝温度190~250℃,卷绕速率100~500m/min,热牵伸温度100~150℃,牵伸比1~5。
8.根据权利要求1所述的交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维的制备方法,其特征在于,所述高分子量左旋聚乳酸的重均分子量为5~19×105g/mol,低分子量左旋聚乳酸的重均分子量为1.5~3×105g/mol。
9.一种如权利要求1~8任一所述的制备方法制备得到的交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维。
