专利号: 2016109161991
申请人: 英业达科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

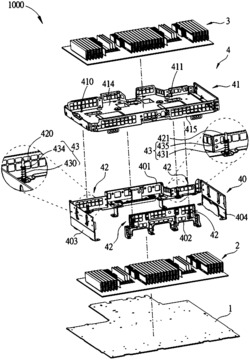

摘要:

权利要求书:

1.一种用于服务器的托盘机构,其特征在于,所述服务器包括有一壳体、一第一模块以及一第二模块,所述第一模块安装于所述壳体内,所述第二模块选择性地安装于所述壳体内,所述托盘机构包括:一支架机构,设置于所述壳体内且位于所述第一模块周围;

一托盘,连接所述第二模块,所述托盘与所述支架机构共同将所述第二模块支撑于所述第一模块上方,且所述托盘可拆卸地安装于所述支架机构上;

一导引机构,设置于所述支架机构上,所述导引机构于所述托盘安装于所述支架机构上时导引所述托盘至一耦接位置,使所述第二模块耦接于所述第一模块;以及一复位元件组,设置于所述支架机构与所述托盘之间,所述复位元件组于所述第二模块与所述第一模块分离时驱动所述托盘离开所述耦接位置,使所述托盘与所述第二模块顺利脱离所述支架机构。

2.如权利要求1所述的托盘机构,其特征在于,所述支架机构包括一主支架,所述导引机构包括一第一导柱以及一第二导柱,所述第一导柱与所述第二导柱分别设置于所述主支架上,所述托盘形成有一第一孔槽以及一第二孔槽,所述第一导柱可滑动地穿插于所述第一孔槽,以将所述托盘定位于所述主支架,且所述第二导柱可滑动地穿插于所述第二孔槽,以防止所述托盘相对所述第一导柱旋转。

3.如权利要求2所述的托盘机构,其特征在于,所述托盘具有一第一侧,所述第一孔槽以及所述第二孔槽皆位于所述第一侧,且所述复位元件组包括:一第一弹性件,套设于所述第一导柱;

一第二弹性件,套设于所述第二导柱,所述第二弹性件与所述第一弹性件共同于所述第二模块与所述第一模块分离时驱动所述托盘的所述第一侧离开所述耦接位置;

一第一垫片,设置于所述托盘与所述第一弹性件的一端;以及

一第二垫片,设置于所述托盘与所述第二弹性件的一端。

4.如权利要求2所述的托盘机构,其特征在于,所述支架机构包括与所述主支架相对的一辅助支架,所述导引机构还包括一第三导柱以及一第四导柱,所述第三导柱与所述第四导柱分别设置于所述辅助支架上,所述托盘还形成有一第三孔槽以及一第四孔槽,所述第三导柱可滑动地穿插于所述第三孔槽,以将所述托盘定位于所述辅助支架,且所述第四导柱可滑动地穿插于所述第四孔槽,以防止所述托盘相对所述第三导柱旋转。

5.如权利要求4所述的托盘机构,其特征在于,所述托盘具有一第一侧以及相对于所述第一侧之一第二侧,所述第一孔槽以及所述第二孔槽皆位于所述第一侧,所述第三孔槽以及所述第四孔槽皆位于所述第二侧,且所述复位元件组包括:一第一弹性件,套设于所述第一导柱;

一第二弹性件,套设于所述第二导柱,所述第二弹性件与所述第一弹性件共同于所述第二模块与所述第一模块分离时驱动所述托盘的所述第一侧离开所述耦接位置;

一第三弹性件,套设于所述第三导柱;

一第四弹性件,套设于所述第四导柱,所述第三弹性件与所述第四弹性件共同于所述第二模块与所述第一模块分离时驱动所述托盘的所述第二侧离开所述耦接位置;

一第一垫片,设置于所述托盘与所述第一弹性件的一端;

一第二垫片,设置于所述托盘与所述第二弹性件的一端;

一第三垫片,设置于所述托盘与所述第三弹性件的一端;以及

一第四垫片,设置于所述托盘与所述第四弹性件的一端。

6.一种服务器,其特征在于,包括:

一壳体;

一第一模块,安装于所述壳体内;

一第二模块,选择性地安装于所述壳体内;以及

一托盘机构,包括:

一支架机构,设置于所述壳体内且位于所述第一模块周围;

一托盘,连接所述第二模块,所述托盘与所述支架机构共同将所述第二模块支撑于所述第一模块上方,且所述托盘可拆卸地安装于所述支架机构上;

一导引机构,设置于所述支架机构上,所述导引机构于所述托盘安装于所述支架机构上时导引所述托盘至一耦接位置,使所述第二模块耦接于所述第一模块;以及一复位元件组,设置于所述支架机构与所述托盘之间,所述复位元件组于所述第二模块与所述第一模块分离时驱动所述托盘离开所述耦接位置,使所述托盘与所述第二模块顺利由所述支架机构脱离。

7.如权利要求6所述的服务器,其特征在于,所述支架机构包括一主支架,所述导引机构包括一第一导柱以及一第二导柱,所述第一导柱与所述第二导柱分别设置于所述主支架上,所述托盘形成有一第一孔槽以及一第二孔槽,所述第一导柱可滑动地穿插于所述第一孔槽,以将所述托盘定位于所述主支架,且所述第二导柱可滑动地穿插于所述第二孔槽,以防止所述托盘相对所述第一导柱旋转。

8.如权利要求7所述的服务器,其特征在于,所述托盘具有一第一侧,所述第一孔槽以及所述第二孔槽皆位于所述第一侧,且所述复位元件组包括:一第一弹性件,套设于所述第一导柱;

一第二弹性件,套设于所述第二导柱,所述第二弹性件与所述第一弹性件共同于所述第二模块与所述第一模块分离时驱动所述托盘的所述第一侧离开所述耦接位置;

一第一垫片,设置于所述托盘与所述第一弹性件的一端;以及

一第二垫片,设置于所述托盘与所述第二弹性件的一端。

9.如权利要求7所述的服务器,其特征在于,所述支架机构包括与所述主支架相对的一辅助支架,所述导引机构还包括一第三导柱以及一第四导柱,所述第三导柱与所述第四导柱分别设置于所述辅助支架上,所述托盘还形成有一第三孔槽以及一第四孔槽,所述第三导柱可滑动地穿插于所述第三孔槽,以将所述托盘定位于所述辅助支架,且所述第四导柱可滑动地穿插于所述第四孔槽,以防止所述托盘相对所述第三导柱旋转。

10.如权利要求9所述的服务器,其特征在于,所述托盘具有一第一侧以及相对于所述第一侧之一第二侧,所述第一孔槽以及所述第二孔槽皆位于所述第一侧,所述第三孔槽以及所述第四孔槽皆位于所述第二侧,且所述复位元件组包括:一第一弹性件,套设于所述第一导柱;

一第二弹性件,套设于所述第二导柱,所述第二弹性件与所述第一弹性件共同于所述第二模块与所述第一模块分离时驱动所述托盘的所述第一侧离开所述耦接位置;

一第三弹性件,套设于所述第三导柱;

一第四弹性件,套设于所述第四导柱,所述第三弹性件与所述第四弹性件共同于所述第二模块与所述第一模块分离时驱动所述托盘的所述第二侧离开所述耦接位置;

一第一垫片,设置于所述托盘与所述第一弹性件的一端;

一第二垫片,设置于所述托盘与所述第二弹性件的一端;

一第三垫片,设置于所述托盘与所述第三弹性件的一端;以及

一第四垫片,设置于所述托盘与所述第四弹性件的一端。
