1.一种互穿网络改性白乳胶，其特征在于：所述白乳胶包括如下重量份数的各组分：所述单体混合物包括核单体混合物和壳单体混合物，所述核单体混合物包括醋酸乙烯酯、正硅酸乙酯和乙烯基硅单体，所述壳单体混合物包括醋酸乙烯酯、二缩三丙二醇双丙烯酸酯、丙烯酸、丙烯酸异辛酯及叔碳酸乙烯酯；

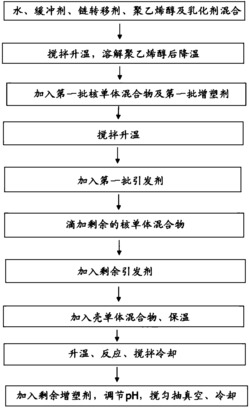

所述白乳胶的制备方法包括：

1)将水、缓冲剂、链转移剂、聚乙烯醇及乳化剂，在搅拌条件下升温至88-92℃，保持此温度至聚乙烯醇全部溶解，降温至60-70℃，得到溶液A；

2)在溶液A中加入第一批核单体混合物以及第一批增塑剂，搅拌均匀；升温至70-80℃，得到溶液B；

3)在溶液B中加入第一批引发剂，待溶液B出现淡蓝色时，恒温20-40min，在1-2h内滴加完剩余核单体混合物，恒温0.5-1.5h，得到含二氧化硅网络结构的核乳液C；

4)在乳液C中加入剩余的引发剂溶液，在2～3h内滴完壳单体混合物，保温1.5-2.5h，升温至85-92℃继续反应30-60分钟；搅拌冷却至60-70℃，加入剩余增塑剂，调节pH，搅匀，抽真空，冷却至室温得到乳白色互穿网络改性白乳胶。

2.根据权利要求1所述的互穿网络改性白乳胶，其特征在于：所述核单体混合物与壳单体混合物的重量比为1:3-3:1。

3.根据权利要求2所述的互穿网络改性白乳胶，其特征在于：所述核单体混合物与壳单体混合物的重量比为1:1。

4.根据权利要求2或3所述的互穿网络改性白乳胶，其特征在于：按重量份数计，所述正硅酸乙酯为0.1-2.5份，所述乙烯基硅单体为0.1-10份，所述二缩三丙二醇双丙烯酸酯为

0.1-2.5份，所述丙烯酸0.1-2份，所述丙烯酸异辛酯为0.1-20份，所述叔碳酸乙烯酯为0.1-

20份，所述核单体混合物中醋酸乙烯酯为20-70份，所述壳单体混合物中醋酸乙烯酯为10-

74.5份。

5.根据权利要求1所述的互穿网络改性白乳胶，其特征在于：所述乙烯基硅单体选自乙烯基三甲氧基硅氧烷、乙烯基三乙氧基硅烷或甲基丙烯酰氧基丙基三甲氧基硅烷。

6.根据权利要求1所述的互穿网络改性白乳胶，其特征在于：所述乳化剂选自壬基酚聚氧乙烯醚、辛基酚聚氧乙烯醚；所述链转移剂为十二烷基硫醇；所述缓冲剂选自碳酸氢钠、磷酸氢二钠、磷酸二氢钠或醋酸钠；所述增塑剂选自邻苯二甲酸二丁酯、柠檬酸三丁酯、柠檬酸三辛酯或乙酰柠檬酸三辛酯；所述引发剂选自过硫酸钾、过硫酸钠或过硫酸铵。

7.根据权利要求1所述的互穿网络改性白乳胶的制备方法，其特征在于：所述第一批核单体混合物占核单体混合物总量的1/20-1/4，所述第一批增塑剂占增塑剂总量1/3-2/3，所述第一批引发剂占引发剂总量的1/4-2/3。

8.根据权利要求7所述的互穿网络改性白乳胶的制备方法，其特征在于：所述所述第一批核单体混合物占核单体混合物总量的1/10，所述第一批增塑剂占增塑剂总量1/2，所述第一批引发剂占引发剂总量的1/3。

9.根据权利要求1所述的互穿网络改性白乳胶的制备方法，其特征在于：所述步骤4)中，用氨水调节pH至5～7。
