1.一种改性白乳胶，其特征在于：所述白乳胶包括如下重量份数的组分：

所述单体混合物包括主单体和功能单体，所述主单体重量占单体混合物总量的80％-

95％，所述主单体为醋酸乙烯酯，所述功能单体包括丙烯酸异辛酯和叔碳酸乙烯酯。

2.根据权利要求1所述的改性白乳胶，其特征在于：所述丙烯酸异辛酯：叔碳酸乙烯酯的重量份数比为4-14:5。

3.根据权利要求1或2所述的改性白乳胶，其特征在于：所述功能单体还包括丙烯酸，所述丙烯酸：丙烯酸异辛酯：叔碳酸乙烯酯的重量份数比为0-1:4-14:5。

4.根据权利要求3所述的改性白乳胶，其特征在于：所述丙烯酸：丙烯酸异辛酯：叔碳酸乙烯酯的重量份数比为1:14:5。

5.根据权利要求1所述的改性白乳胶，其特征在于：所述保护胶体为聚乙烯醇，所述聚乙烯醇选自PVA-1788或PVA-1799；所述乳化剂选自壬基酚聚氧乙烯醚或辛基酚聚氧乙烯醚；所述缓冲剂选自磷酸二氢钠、碳酸氢钠或醋酸钠；所述链转移剂为十二烷基硫醇。

6.根据权利要求1所述的改性白乳胶，其特征在于：所述增塑剂选自柠檬酸三丁酯、柠檬酸三辛酯或乙酰柠檬酸三辛酯。

7.根据权利要求1所述的改性白乳胶，其特征在于：所述引发剂选自过硫酸钾、过硫酸钠或过硫酸铵。

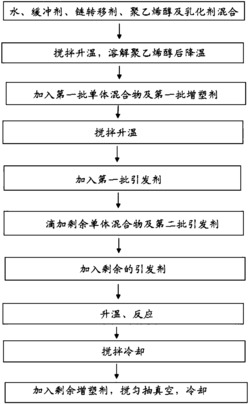

8.如权利要求1-7任一项所述的改性白乳胶的制备方法，其特征在于：所述制备方法包括如下步骤：将水、缓冲剂、链转移剂、聚乙烯醇及乳化剂，在搅拌条件下升温至88-92℃，保持此温度至聚乙烯醇全部溶解，降温至60-70℃，得到溶液A；

在溶液A中加入第一批单体混合物以及第一批增塑剂，搅拌均匀；将反应器升温至70-

80℃，搅拌0.5-1.0h，得到溶液B；

在溶液B中加入第一批引发剂，待溶液B出现蓝光后，开始滴加剩余单体混合物，温度保持在70-80℃，当滴至剩余单体混合物总量的1/3-1/2时，加入第二批引发剂，所述剩余单体混合物4-6h滴完，滴完后加入剩余的引发剂，升温至85-92℃，继续反应30-60分钟，搅拌冷却至60-70℃，得到溶液C；

在溶液C中加入剩余增塑剂，搅匀、抽真空，冷却至室温得到改性白乳胶。

9.根据权利要求8所述的改性白乳胶的制备方法，其特征在于：按重量计，所述第一批单体混合物占单体混合物总量的1/20-1/4；所述第一批增塑剂占增塑剂总量1/3-2/3；所述第一批引发剂占引发剂总量的1/4-2/3，所述第二批引发剂占引发剂总量的1/4-2/3。

10.根据权利要求9所述的改性白乳胶的制备方法，其特征在于：按重量计，所述第一批单体混合物占单体混合物总量的1/10；所述第一批增塑剂占增塑剂总量1/2；所述第一批引发剂占引发剂总量的1/3，所述第二批引发剂占引发剂总量的1/3。
