专利号: 2015101163903
申请人: 南京信息职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

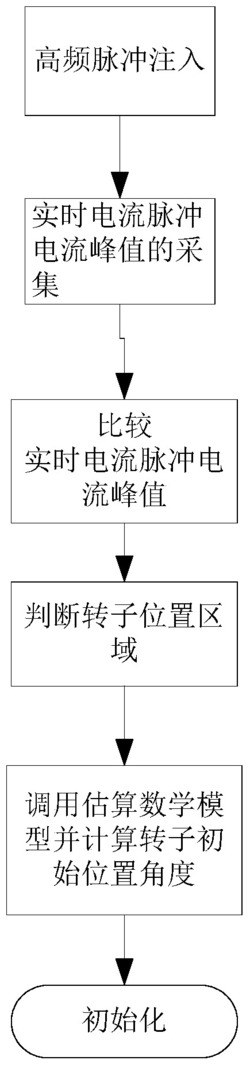

1.一种三相开关磁阻电机转子初始位置角估计方法,其特征在于,包括如下步骤,步骤1控制单元向功率变换器单元的开关管输入脉冲宽度为恒值的高频脉冲信号,控制开关管的开通与关断,从而控制三相开关磁阻电机的三相绕组通电与断电,在脉冲信号下降沿时刻,三相绕组中分别产生相电流脉冲电流峰值;

步骤2信号采集单元采集三相开关磁阻电机绕组中的实时相电流脉冲电流峰值,即iA_peak、iB_peak和iC_peak,并传输给控制单元;

步骤3控制单元比较iA_peak、iB_peak和iC_peak的大小关系,判断转子初始位置角度θest所在的转子位置区域以及转子初始起动相;当iA_peak>iC_peak≥iB_peak时,转子位置区域为0<θest≤β/6,初始起动相为A相;当iC_peak>iA_peak≥iB_peak时,转子位置区域为β/6<θest≤β/3;初始起动相为A相;当iC_peak>iB_peak≥iA_peak时,转子位置区域为β/3<θest≤β/2,初始起动相为C相;当iB_peak>iC_peak≥iA_peak时,转子位置区域为β/2<θest≤2β/3,初始起动相为C相;当iB_peak>iA_peak≥iC_peak时;转子位置区域为2β/3<θest≤5β/6,初始起动相为B相;当iA_peak>iB_peak≥iC_peak时,转子位置区域为5β/6<θest≤β,初始起动相为B相;其中,开关磁阻电机转子的一个凸极中心线与邻近A相绕组的定子凹槽中心线对齐,此时转子位置定义为转子0度角位置;开关磁阻电机转子从转子0度角位置起旋转了β角度,相邻的另一凸极中心线与上述定子凹槽中心线对齐,此时转子位置定义为转子β度角位置;

步骤4控制单元调用转子初始位置角度θest所在的转子位置区域对应的转子初始位置角度θest估算数学公式,将转子初始位置角度θest估算数学公式中的变量参数iA、iB和iC分别赋值为iA_peak、iB_peak和iC_peak,得到转子初始位置角度θest计算值;在不同转子位置区域中,对应不同的转子初始位置角度θest估算数学公式,在转子位置区域0<θest≤β/6中,转子初始位置角度θest估算数学公式为: 在转子位置区域β/6<θest≤β/3中,转子初始位置角度θest估算数学公式为: 在转

子位置区域β/3<θest≤β/2中,转子初始位置角度θest估算数学公式为:

在转子位置区域β/2<θest≤2β/3中,转子初始位置角度θest

估算数学公式为: 在转子位置区域2β/3<θest≤5β/6中,转

子初始位置角度θest估算数学公式为: 在转子位置区域5

β/6<θest≤β中,转子初始位置角度θest估算数学公式为:

其中,iA、iB和iC分别为代表ABC三相绕组中相电流脉冲电流峰值的变量参数,ipeak_MAX是任一相绕组电感值最小时产生的相电流脉冲电流峰值,iE_peak是任一相绕组电感值最小时另外两相绕组中产生的相等的相电流脉冲电流峰值,ipeak_MAX,iE_peak由信号采集单元采集。

2.如权利要求1所述的一种三相开关磁阻电机转子初始位置角估计方法,其特征在于,还包括:步骤5控制单元保存转子初始位置角度θest计算值,并对转子初始位置角度θest估算数学公式的iA、iB和iC变量参数初始化。
