1.一种碳纳米粒子-离子凝胶复合材料的制备方法，其特征在于，包括下述步骤：步骤一：将离子液体溶入甲酸溶剂，混合均匀，加入有机硅烷，搅拌均匀后密封静置24~

48小时，然后暴露在空气中6~8天，使用萃取剂回流得到离子凝胶；

步骤二：将碳纳米粒子溶于丙酮，加入与步骤一相同且等量的所述离子液体，搅拌均匀，再加入步骤一所得到的离子凝胶，静置3~4天，得到碳纳米粒子-离子凝胶复合材料。

2.根据权利要求1所述的碳纳米粒子-离子凝胶复合材料的制备方法，其特征在于：所述离子液体为1-乙基-3-甲基咪唑双三氟甲酰磺亚胺盐、1-甲基-3-甲基咪唑双三氟甲酰磺亚胺盐、1-丁基-3-甲基咪唑双三氟甲酰磺亚胺盐中的任一种。

3.根据权利要求1或2所述的碳纳米粒子-离子凝胶复合材料的制备方法，其特征在于：所述有机硅烷为甲基三甲氧基硅烷、四甲氧基硅烷、甲基三乙氧基硅烷、二甲基二乙氧基硅烷、乙基三乙氧基硅烷和四丙氧基硅烷中的任一种。

4.根据权利要求1或2所述的碳纳米粒子-离子凝胶复合材料的制备方法，其特征在于：所述步骤一中离子液体与甲酸溶剂的体积比为0.01~0.1: 1。

5.根据权利要求3所述的碳纳米粒子-离子凝胶复合材料的制备方法，其特征在于：所述步骤一中离子液体与甲酸溶剂的体积比为0.01~0.1: 1。

6.根据权利要求1、2或5所述的碳纳米粒子-离子凝胶复合材料的制备方法，其特征在于：在所述步骤一中，有机硅烷与甲酸溶剂的体积比为0.1~1: 1。

7.根据权利要求3所述的碳纳米粒子-离子凝胶复合材料的制备方法，其特征在于：在所述步骤一中，有机硅烷与甲酸溶剂的体积比为0.1~1: 1。

8.根据权利要求4所述的碳纳米粒子-离子凝胶复合材料的制备方法，其特征在于：在所述步骤一中，有机硅烷与甲酸溶剂的体积比为0.1~1: 1。

9.根据权利要求1、2、5、7或8所述的碳纳米粒子-离子凝胶复合材料的制备方法，其特征在于：在所述步骤二中，碳纳米粒子的粒径为10~100nm。

10.根据权利要求3所述的碳纳米粒子-离子凝胶复合材料的制备方法，其特征在于：在所述步骤二中，碳纳米粒子的粒径为10~100nm。

11.根据权利要求4所述的碳纳米粒子-离子凝胶复合材料的制备方法，其特征在于：在所述步骤二中，碳纳米粒子的粒径为10~100nm。

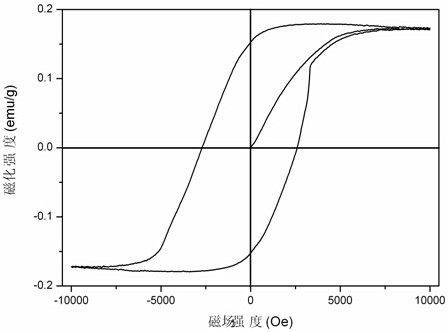

12.根据权利要求6所述的碳纳米粒子-离子凝胶复合材料的制备方法，其特征在于：在所述步骤二中，碳纳米粒子的粒径为10~100nm。
