专利号: 2025207727612
申请人: 浙江凯迪电气有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

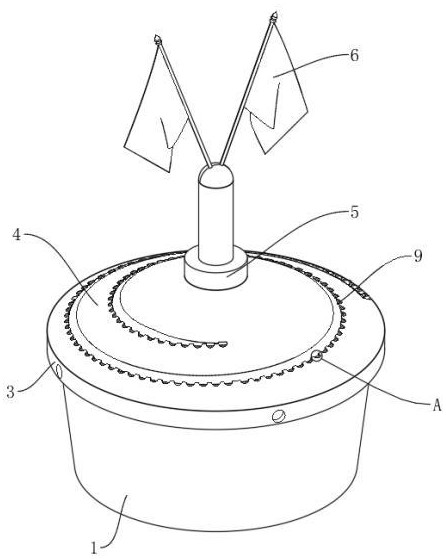

1.一种园林绿化蓄水净化池,其特征在于,包括预埋于地下的净化池主体(1),所述净化池主体(1)顶部安装有遮挡盖(2),所述遮挡盖(2)外周安装有封闭环(3),所述遮挡盖(2)上方固定有锥形顶(4),所述锥形顶(4)顶部中心安装有顶连柱(5),所述顶连柱(5)顶部安装有装饰物(6);

所述遮挡盖(2)内部开设有流沙轨道(7),所述流沙轨道(7)一端与净化池主体(1)内部连通,所述流沙轨道(7)内部设置有阻杂结构(8),所述阻杂结构(8)包含多个阻杂件(81),多个所述阻杂件(81)在流沙轨道(7)内部呈间距均匀布置,所述锥形顶(4)与流沙轨道(7)之间设置有滤杂结构(9)。

2.根据权利要求1所述的一种园林绿化蓄水净化池,其特征在于,所述流沙轨道(7)为中心向下的螺旋形路径,所述流沙轨道(7)为由外向内高度逐步降低的设计,所述流沙轨道(7)的外侧弧为贯穿遮挡盖(2)的顶部。

3.根据权利要求2所述的一种园林绿化蓄水净化池,其特征在于,所述阻杂件(81)包括滑座(811),所述滑座(811)为楔形块的结构,所述滑座(811)坡面侧一体成型有多个阻挡筋(812),所述滑座(811)两侧均固定有弹性块(813),所述弹性块(813)为柔性材质,所述滑座(811)中心连接有中心轴(814),所述中心轴(814)与流沙轨道(7)内壁限位滑动。

4.根据权利要求3所述的一种园林绿化蓄水净化池,其特征在于,所述阻杂结构(8)包括拉线(815),所述拉线(815)与多个滑座(811)之间相互的连接,所述拉线(815)外侧端连接有拉环(816),所述拉环(816)与遮挡盖(2)的外边侧连接。

5.根据权利要求4所述的一种园林绿化蓄水净化池,其特征在于,所述滤杂结构(9)包括通水槽(901),所述通水槽(901)与流沙轨道(7)外侧弧部分连通,所述通水槽(901)顶部盖设有盖板(902),所述通水槽(901)外侧开设有多个导液凹腔(903),所述导液凹腔(903)为向内侧倾斜的设计,所述导液凹腔(903)与通水槽(901)之间设置有进液空隙。

6.根据权利要求5所述的一种园林绿化蓄水净化池,其特征在于,所述导液凹腔(903)顶部安装有多个阻液片(904),多个所述阻液片(904)形成一个阻杂流道。

7.根据权利要求4所述的一种园林绿化蓄水净化池,其特征在于,所述拉线(815)一端卷绕有卷绕辊(10),所述卷绕辊(10)的顶端安装有卷绕电机(11)。
