专利号: 2024207439061
申请人: 成都凤钥明建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

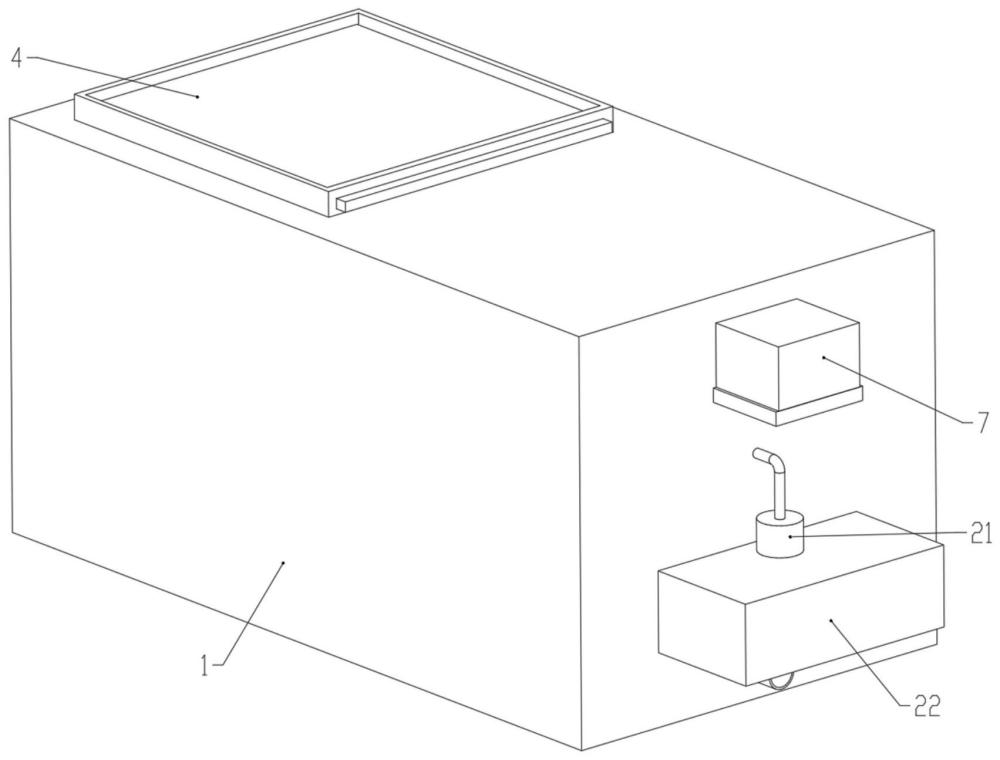

1.一种园林绿化蓄水装置,包括壳体(1)和喷洒块(14),其特征在于:所述壳体(1)的内部通过螺丝固定连接有进水板(5),所述壳体(1)的一侧通过螺丝固定连接有安装板(6),所述安装板(6)的顶部通过螺丝固定连接有防护罩(7),所述安装板(6)的顶部安装有伺服电机(8),所述伺服电机(8)的输出端通过联轴器连接有同轴设置的主动螺杆(15),所述壳体(1)的内部滑动装配有螺纹套(9),所述主动螺杆(15)螺纹安装在所述螺纹套(9)的内部,所述螺纹套(9)的一端通过螺丝固定连接有清洁块(10),所述壳体(1)的内部通过螺丝固定连接有滤网(11),所述壳体(1)的内部设置有往复投料装置;

所述往复投料装置包括储存箱(22),所述储存箱(22)通过螺丝固定连接在所述壳体(1)的一侧,所述储存箱(22)的顶部安装有水泵(21),所述水泵(21)和所述壳体(1)上共同固定套设有连接管(20),所述喷洒块(14)和所述连接管(20)上共同固定套设有软管(19),所述壳体(1)的内部转动安装有联动螺杆(12),所述联动螺杆(12)螺纹安装在所述喷洒块(14)的内部,所述壳体(1)的内部通过螺丝固定连接有限位杆(13),所述喷洒块(14)活动套设在所述限位杆(13)的外周面上,所述主动螺杆(15)和所述联动螺杆(12)的外周面上分别固定套设有主动轮(16)和从动轮(18)。

2.根据权利要求1所述的一种园林绿化蓄水装置,其特征在于:所述壳体(1)的内部分别固定套设有进水管(2)和出水管(23),所述壳体(1)的顶部通过螺丝固定连接有固定框(3),所述固定框(3)的内部滑动装配有挡板(4)。

3.根据权利要求1所述的一种园林绿化蓄水装置,其特征在于:所述主动轮(16)和所述从动轮(18)的外周面上共同套设有皮带(17),所述螺纹套(9)的内部开设有主动螺纹槽,所述主动螺杆(15)螺纹连接在所述主动螺纹槽的内部。

4.根据权利要求1所述的一种园林绿化蓄水装置,其特征在于:所述喷洒块(14)的内部开设有联动螺纹槽,所述联动螺杆(12)螺纹连接在所述联动螺纹槽的内部,所述喷洒块(14)的内部开设有横槽,所述限位杆(13)滑动连接在所述横槽的内部。

5.根据权利要求1所述的一种园林绿化蓄水装置,其特征在于:所述壳体(1)的内部开设有圆槽,所述螺纹套(9)滑动连接在所述圆槽的内部。

6.根据权利要求2所述的一种园林绿化蓄水装置,其特征在于:所述固定框(3)的内部开设有滑动槽,所述挡板(4)滑动连接在所述滑动槽的内部。
