专利号: 2025206355241
申请人: 苏州锐石艾测科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

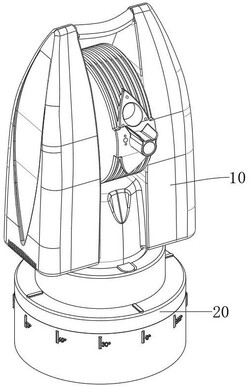

1.一种激光跟踪测量旋转限位机构,包括测量装置(10),其特征在于:所述测量装置(10)的底部与支撑机构(20)滑动连接,所述支撑机构(20)包括连接板(21),所述连接板(21)的底部与支撑板(22)的顶部转动连接,所述支撑板(22)的内部固定有驱动电机(23),所述驱动电机(23)的输出轴固定有驱动齿轮(231),所述驱动齿轮(231)与所述连接板(21)的内侧啮合连接;

限位组件(30),所述限位组件(30)包括限位板(31),所述限位板(31)与调节电机(32)的输出端面转动连接,所述调节电机(32)的输出轴固定有调节齿轮(321),所述调节齿轮(321)与所述支撑板(22)的内部转动连接,且所述调节电机(32)的输出端面固定有安装板(33),所述安装板(33)内固定有限位推杆(331),所述限位推杆(331)的输出端与传动板(332)的一端转动连接,所述传动板(332)的另一端与所述限位板(31)转动连接;

其中,所述限位组件(30)有两组,且两组所述限位组件(30)均设于所述支撑板(22)的内部。

2.根据权利要求1所述的一种激光跟踪测量旋转限位机构,其特征在于:所述连接板(21)的底部通过转动轴承与连接轴(211)的一端固定连接,所述连接轴(211)的另一端与所述支撑板(22)内部的中心部位滑动连接。

3.根据权利要求1所述的一种激光跟踪测量旋转限位机构,其特征在于:所述连接板(21)底部的内侧开设有螺纹槽(212),所述螺纹槽(212)与所述驱动齿轮(231)啮合连接。

4.根据权利要求1所述的一种激光跟踪测量旋转限位机构,其特征在于:所述支撑板(22)的内部开设有滑动槽(221),所述滑动槽(221)与所述调节电机(32)滑动连接,且所述滑动槽(221)的上方开设有驱动齿槽(222),所述驱动齿槽(222)的内部与所述调节齿轮(321)啮合连接。

5.根据权利要求4所述的一种激光跟踪测量旋转限位机构,其特征在于:所述连接板(21)的底部还固定有限位杆(213),所述限位杆(213)与所述滑动槽(221)滑动连接,且所述限位杆(213)与所述限位板(31)相接触。

6.根据权利要求1所述的一种激光跟踪测量旋转限位机构,其特征在于:所述限位板(31)远离所述传动板(332)一侧固定有控制传感器,且控制传感器与所述驱动电机(23)电性连接。

7.根据权利要求1所述的一种激光跟踪测量旋转限位机构,其特征在于:所述连接板(21)的上方固定有刻度线,且所述支撑板(22)外侧的顶部固定有多条角度标识线。
