专利号: 2025204946995
申请人: 扬州东风汽车车身有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种高密封运输液罐总成,包括运输液罐主体(1),所述运输液罐主体(1)顶部的一侧连通有用于进液的进液管(2),所述运输液罐主体(1)底部的一侧连通有用于出液的排液管(3),所述进液管(2)远离运输液罐主体(1)的一端法兰连接有进液连接管(4),所述排液管(3)远离运输液罐主体(1)的一端法兰连接有排液连接管(5),其特征在于:所述进液管(2)和进液连接管(4)之间与排液管(3)和排液连接管(5)之间均安装有用于加强密封的密封机构(6);

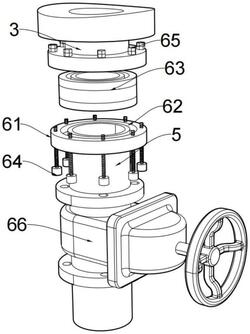

所述密封机构(6)包括安装于排液管(3)与排液连接管(5)表面的连接法兰(61),且两个所述连接法兰(61)相邻的一侧均开设有密封槽(62),所述密封槽(62)的内部安装有用于提升密封性能的密封件(63);

一个所述连接法兰(61)的表面贯穿安装有若干螺栓(64),且若干所述螺栓(64)的一端贯穿另一个连接法兰(61)并延伸至连接法兰(61)的一侧,所述螺栓(64)的表面螺纹连接有用于固定的螺母(65)。

2.根据权利要求1所述的一种高密封运输液罐总成,其特征在于:所述密封件(63)包括设置于两个连接法兰(61)之间的橡胶密封垫(631),所述橡胶密封垫(631)的内部固定安装有内密封筒(632),所述内密封筒(632)的两端均贯穿排液管(3)和排液连接管(5)并延伸至两者之间的内部;

所述橡胶密封垫(631)的顶部与底部均固定安装有限位连接环(633),所述密封槽(62)的内部固定安装有固定橡胶套(634),所述固定橡胶套(634)的一侧开设有密封安装腔(635),所述限位连接环(633)远离橡胶密封垫(631)的一侧贯穿密封安装腔(635)并延伸至密封安装腔(635)的内部,所述限位连接环(633)与密封安装腔(635)之间为滑动连接。

3.根据权利要求2所述的一种高密封运输液罐总成,其特征在于:所述密封安装腔(635)的内部固定安装有若干橡胶柱(636),所述橡胶柱(636)的内部安装有蜂窝橡胶垫(637);

所述蜂窝橡胶垫(637)的数量为多个,且多个所述蜂窝橡胶垫(637)均呈环形等距离排列于橡胶柱(636)的内部。

4.根据权利要求3所述的一种高密封运输液罐总成,其特征在于:所述密封安装腔(635)的内部且位于橡胶柱(636)的两侧均固定安装有弹性气囊(638),所述弹性气囊(638)的形状呈环形,且所述弹性气囊(638)的材质为橡胶构件。

5.根据权利要求1所述的一种高密封运输液罐总成,其特征在于:所述运输液罐主体(1)顶部的另一侧连通安装有人孔(7),以用于检修人员进入运输液罐主体(1)的内部。

6.根据权利要求2所述的一种高密封运输液罐总成,其特征在于:所述进液连接管(4)与排液连接管(5)的表面均安装有阀门(66),以用于对运输液罐主体(1)在加、排液时进行开启或关闭。
