专利号: 2025111377809
申请人: 上海柏翰精密机械有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

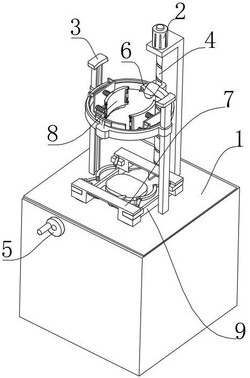

1.一种多角度调节的激光切割机,包括机座(1),其特征在于:所述机座(1)顶部设置有电机(2),所述电机(2)的输出端固定连接有螺旋杆(4),所述机座(1)顶部固定连接有限位杆(3),所述螺旋杆(4)外圆周面设置有焊接机构(6),所述机座(1)顶部设置有夹持机构(7),所述机座(1)顶部设置有滑槽(9),所述机座(1)左部转动连接有转柄(5),所述焊接机构(6)包括有激光头(601)、内圈块(602)、固定圆槽(603)、保护板(604),所述固定圆槽(603)设置在螺旋杆(4)的外圆周面,所述内圈块(602)滑动连接在固定圆槽(603)的内表面,所述激光头(601)设置在内圈块(602)的外表面,所述保护板(604)设置在内圈块(602)外表面,所述夹持机构(7)包括有夹台(701)、连杆(702)、固定圈(703)、焊接台(704)、双向螺杆(705),所述夹台(701)滑动连接在滑槽(9)的内表面,所述连杆(702)转动连接在夹台(701)后部,所述固定圈(703)转动连接在连杆(702)后部,所述焊接台(704)设置在机座(1)顶部,所述双向螺杆(705)转动连接在夹台(701)内部,所述夹持机构(7)还包括有三角夹(706)、限位槽(707)、复位簧一(708)、长块(709)、限位柱(710),所述限位槽(707)固定连接在夹台(701)底部,所述限位柱(710)滑动连接在限位槽(707)内表面,所述长块(709)固定连接在限位柱(710)顶部,所述三角夹(706)固定连接在长块(709),所述复位簧一(708)一端固定连接在长块(709)外表面,所述复位簧一(708)另一端固定连接在夹台(701)底部,所述长块(709)滑动连接在夹台(701)底部,所述转柄(5)固定连接在双向螺杆(705)左部。

2.根据权利要求1所述的一种多角度调节的激光切割机,其特征在于:所述保护板

(604)设置在激光头(601)后部,所述固定圆槽(603)滑动连接在限位杆(3)的外表面。

3.根据权利要求2所述的一种多角度调节的激光切割机,其特征在于:所述内圈块

(602)外表面设置有固定机构(8),所述固定机构(8)包括有装置板(801)、复位簧二(802)、防崩板(803)、伸缩杆(804),所述装置板(801)固定连接在内圈块(602)外圆周面,所述伸缩杆(804)设置在装置板(801)左部,所述防崩板(803)固定连接在伸缩杆(804)左部,所述复位簧二(802)一端固定连接在装置板(801)左部,所述复位簧二(802)另一端固定连接在防崩板(803)右部。

4.根据权利要求3所述的一种多角度调节的激光切割机,其特征在于:所述固定机构(8)还包括有斜板(805)、竖传动轮(806)、横传动轮(807)、转杆(808)、刷毛(809)、去毛刺轮(810)、扭簧柱(811),所述斜板(805)固定连接在防崩板(803)底部,所述竖传动轮(806)转动连接在斜板(805)底部,所述转杆(808)转动连接在防崩板(803)内表面,所述刷毛(809)设置在转杆(808)两端的外圆周面,所述去毛刺轮(810)设置在转杆(808)外圆周面,所述横传动轮(807)固定连接在转杆(808)外圆周面。

5.根据权利要求4所述的一种多角度调节的激光切割机,其特征在于:所述去毛刺轮(810)与工件接触,所述横传动轮(807)固定连接在转杆(808)底部。
