专利号: 2024214693565
申请人: 城安工程技术集团有限公司淄博分公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

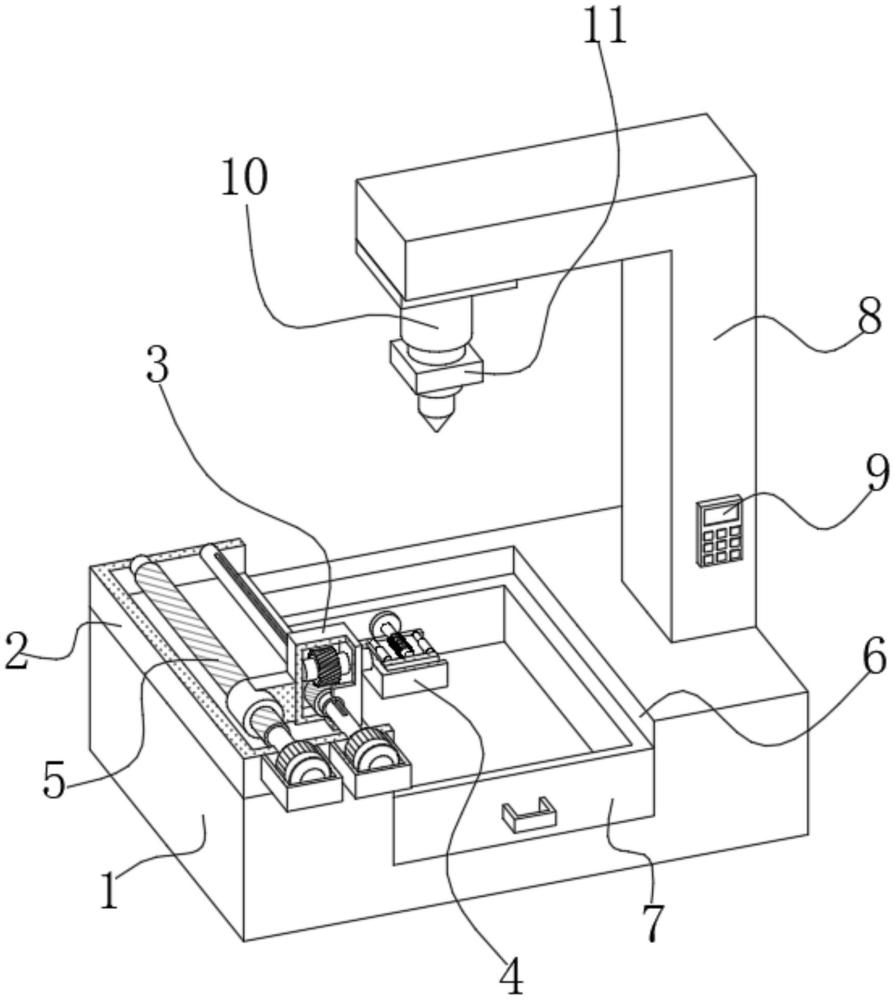

1.一种多角度调节的激光切割机,包括工作台(1)、固定框(2)和调节机构(3),其特征在于:所述固定框(2)固定连接在工作台(1)的上表面,所述调节机构(3)安装在固定框(2)的内部,所述调节机构(3)包括第一电机壳(301),所述第一电机壳(301)固定连接在固定框(2)的前侧面,所述第一电机壳(301)的内部固定连接有第一正反电机(302),所述第一正反电机(302)的输出端固定连接有转动杆(303),所述转动杆(303)的后端穿设在固定框(2)的前侧面且延伸至固定框(2)的内部,所述转动杆(303)的后端转动连接在固定框(2)的内壁,所述转动杆(303)的表面设置有安装块(304),所述安装块(304)的内部转动连接有套筒(305)。

2.根据权利要求1所述的一种多角度调节的激光切割机,其特征在于:所述套筒(305)套设在转动杆(303)的表面,所述转动杆(303)的表面共开设有两个限位滑槽(306),两个所述限位滑槽(306)分别对称分布在转动杆(303)的表面,所述套筒(305)的内壁共固定连接有两个限位滑块(307),两个所述限位滑块(307)分别对称分布在套筒(305)的内壁,两个所述限位滑块(307)分别滑动连接在两个所述限位滑槽(306)的内部。

3.根据权利要求2所述的一种多角度调节的激光切割机,其特征在于:所述套筒(305)的表面固定连接有蜗杆(308),所述安装块(304)的内部转动连接有第一转轴(309),所述第一转轴(309)的右端穿设在安装块(304)的内壁且延伸至安装块(304)的右侧,所述第一转轴(309)的表面固定连接有蜗轮(310),所述蜗轮(310)与蜗杆(308)啮合连接,所述第一转轴(309)的右端安装有夹持机构(4)。

4.根据权利要求3所述的一种多角度调节的激光切割机,其特征在于:所述夹持机构(4)包括夹持框(401),所述夹持框(401)固定连接在第一转轴(309)的右端,所述夹持框(401)的后侧设置有挡把(402),所述挡把(402)的前侧面固定连接有滑杆(403),所述滑杆(403)的前端穿设在夹持框(401)的后侧面且延伸至夹持框(401)的内部,所述滑杆(403)的前端固定连接有夹持板(404),所述滑杆(403)的表面套设有弹簧(405),所述夹持板(404)的后侧面共固定连接有两个伸缩杆(406),所述伸缩杆(406)分别对称分布在夹持板(404)的后侧面。

5.根据权利要求3所述的一种多角度调节的激光切割机,其特征在于:所述固定框(2)的内部安装有移动机构(5),所述移动机构(5)包括第二电机壳(501),所述第二电机壳(501)固定连接在固定框(2)的前侧面,所述第二电机壳(501)的内部固定连接有第二正反电机(502),所述第二正反电机(502)的输出端固定连接有第二转轴(503),所述第二转轴(503)的后端穿设在固定框(2)的前侧面且延伸至固定框(2)的内部,所述第二转轴(503)的后端固定连接有螺纹柱(504),所述螺纹柱(504)的后端转动连接在固定框(2)的内壁,所述螺纹柱(504)的表面螺纹连接有螺纹帽(505),所述螺纹帽(505)的右侧面固定连接有连接块(506),所述连接块(506)的右侧面固定连接在安装块(304)的左侧面。

6.根据权利要求3所述的一种多角度调节的激光切割机,其特征在于:所述工作台(1)的上表面开设有放置槽(6),所述放置槽(6)的内部设置有收集框(7)。

7.根据权利要求3所述的一种多角度调节的激光切割机,其特征在于:所述工作台(1)的上表面固定连接有支撑臂(8),所述支撑臂(8)的前侧面固定连接有控制开关(9)。

8.根据权利要求7所述的一种多角度调节的激光切割机,其特征在于:所述支撑臂(8)的顶壁安装有伸缩机构(10),所述伸缩机构(10)的输出端安装有激光切割机构(11)。
