专利号: 2025105019464
申请人: 扬州明庆气动科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-13
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

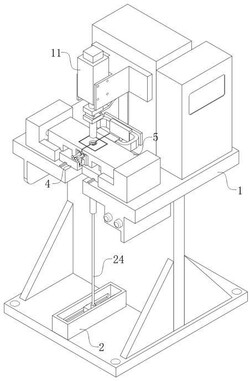

1.一种气弹簧自动焊接一体化设备,包括焊机(1)以及其上设置有凸焊头(12)的动力缸(11)、待焊接装配着围堵(31)、且具有收口的缸筒(3),其特征在于,还包括:受驱位于接料工位和焊接工位之间往复的支撑杆(24),所述支撑杆(24)用于承接下落插接的缸筒(3);

对称且斜向分布的按压板件(7),所述按压板件(7)的低位处于焊接工位上,并用于在缸筒(3)移动过程中与围堵(31)端面滑动连接以压实;

位于焊接工位对称布置的,以对压实后的所述围堵(31)和缸筒(3)进行夹持的夹持座(5);

驱使按压板件(7)保持预定角度旋转的拨杆(83),且在两个夹持座(5)相向运动过程中,以顶推拨杆(83)使按压板件(7)翻转脱离;

还包括受靠拢下两个夹持座(5)驱使而转动的锁杆(84),且锁杆(84)位于拨杆(83)运动轨迹之前;

还包括用于驱使两个夹持座(5)移动的牵引座(4),所述牵引座(4)上竖向滑动有对称布置的导柱(61),且导柱(61)上固定安装有送料座(6);

所述送料座(6)上开设有供按压板件(7)滑动的弧状槽段(70),且槽段(70)为四分之一的圆形槽,所述按压板件(7)还与槽段(70)之间固定安装有预先蓄力的拉簧;

所述锁杆(84)和拨杆(83)二者交汇于一固定连接位置,所述导柱(61)上滑动安装有抵固锁止锁杆(84)用的锁块(85),且锁止状态下拨杆(83)抵固于按压板件(7);

所述夹持座(5)上设置有用于解锁锁杆(84)的三角凸起(57)。

2.根据权利要求1所述的一种气弹簧自动焊接一体化设备,其特征在于,两个所述夹持座(5)靠拢过程中会引导按压板件(7)下移以施压围堵(31),所述导柱(61)上固定安装有凸起滑块(62),且凸起滑块(62)上开设有与三角凸起(57)抵触滑动的斜面。

3.根据权利要求2所述的一种气弹簧自动焊接一体化设备,其特征在于,引导后的按压板件(7)受驱翻转时其端部由水平切换至竖直。

4.根据权利要求2所述的一种气弹簧自动焊接一体化设备,其特征在于,活动下所述按压板件(7)进入夹持座(5)上开设的活动开口(56)内,使两个按压板件(7)的端部抵触以形成环抱缸筒(3)用的三角凹口(73);

当两个夹持座(5)彼此分离至默认状态后,该环抱不解除。

5.根据权利要求2所述的一种气弹簧自动焊接一体化设备,其特征在于,所述夹持座(5)具有对缸筒(3)端部进行依托的限位口(41)。

6.根据权利要求4所述的一种气弹簧自动焊接一体化设备,其特征在于,上移下所述按压板件(7)使三角凹口(73)与限位口(41)间距增加。

7.根据权利要求6所述的一种气弹簧自动焊接一体化设备,其特征在于,所述锁杆(84)在三角凸起(57)上开设的斜导槽(58)引导下使三角凹口(73)对缸筒(3)施压。

8.根据权利要求6所述的一种气弹簧自动焊接一体化设备,其特征在于,所述锁杆(84)上固定安装有位于按压板件(7)翻转轴心的转轴(8),所述转轴(8)上固定套设有配合支撑杆(24)上料的滚轮(81)。

9.根据权利要求8所述的一种气弹簧自动焊接一体化设备,其特征在于,所述转轴(8)上设置有用于使按压板件(7)蓄力的卷簧件(82)。
