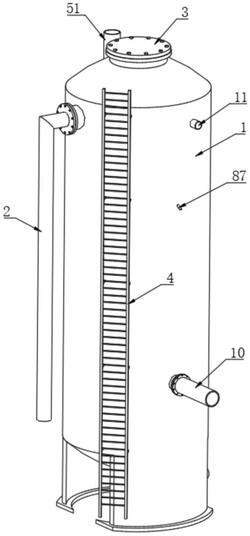

1.一种塔式污水生物处理装置,包括反应塔(1),所述反应塔(1)上端面设有上盖板(3),所述反应塔(1)的一侧设有供检修使用的爬梯(4),所述反应塔(1)的一侧设有供污水进入的进水管(2),其特征在于,所述反应塔(1)的内部的上端部设有曝气组件(5),其中,所述曝气组件(5)包括水气混合结构(53),所述曝气组件(5)下方设有用于驱使活性泥和污水充分混合反应的混合组件(7),所述水气混合结构(53)使得污水流动,从而驱动所述混合组件(7)工作,所述曝气组件(5)和所述混合组件(7)之间设有除杂组件(8),所述除杂组件(8)用于收集水面杂质,所述混合组件(7)驱动所述除杂组件(8)工作;
所述进水管(2)延伸到所述反应塔(1)内部和分水管(6)固定连接;
所述分水管(6)下方设有一号隔板(52),所述一号隔板(52)固定连接在所述反应塔(1)的内壁上;
所述水气混合结构(53)设有多组,呈圆形分布于所述一号隔板(52)上,所述水气混合结构(53)包括L形导水管(531),所述L形导水管(531)固定连接在所述一号隔板(52)上,所述L形导水管(531)贯穿所述一号隔板(52)延伸到所述反应塔(1)底部,所述L形导水管(531)内通过支架固定连接有L形导气管(532),所述L形导气管(532)下端未延伸出所述L形导水管(531);
所述混合组件(7)包括螺旋叶(73),所述螺旋叶(73)转动连接在所述反应塔(1)的底部,所述螺旋叶(73)的上端面固定连接有转杆(71),所述转杆(71)上固定连接有转动叶(72)。
2.如权利要求1中所述塔式污水生物处理装置,其特征在于,所述分水管(6)上开设有多个供污水分散流出的孔洞。
3.如权利要求2中所述塔式污水生物处理装置,其特征在于,所述曝气组件(5)包括进气管(51),所述进气管(51)固定连接在所述反应塔(1)的上端面,所述进气管(51)远离所述反应塔(1)的一端连接有鼓风机。
4.如权利要求3中所述塔式污水生物处理装置,其特征在于,所述一号隔板(52)将所述反应塔(1)隔离成上下两个部分,所述水气混合结构(53)固定连接在所述一号隔板(52)上。
5.如权利要求4中所述塔式污水生物处理装置,其特征在于,所述除杂组件(8)包括固定管(81),所述固定管(81)通过支架固定连接在所述反应塔(1)的内部,所述转杆(71)的上端面固定连接有转动柱(82),所述转动柱(82)和所述固定管(81)转动连接,所述转动柱(82)的上端面通过支杆固定连接有斜圆盘(83),所述斜圆盘(83)上方设有抵接头(84),所述斜圆盘(83)和所述抵接头(84)抵接,所述抵接头(84)上端面固定连接有升降柱(85),所述抵接头(84)和所述升降柱(85)的连接点位于所述升降柱(85)下端面圆心的一侧,所述升降柱(85)和所述固定管(81)滑动连接,所述升降柱(85)的上端面固定连接有升降杆(86),所述升降杆(86)的上端面固定连接有除杂管(88),所述除杂管(88)上开设有缺口(89),所述除杂管(88)的底部固定连接有排水软管(87),所述排水软管(87)远离所述除杂管(88)的一端延伸出所述反应塔(1)的外部。
6.如权利要求4中所述塔式污水生物处理装置,其特征在于,所述反应塔(1)的底部固定连接有活性泥排出管(9),所述反应塔(1)的一侧设有水泥分离管(10),所述反应塔(1)的一侧还设有排气管(11),所述排气管(11)位于污水水面上方且位于所述一号隔板(52)下方。
7.如权利要求5中所述塔式污水生物处理装置,其特征在于,所述L形导水管(531)上端的高度低于所述分水管(6)的高度,所述L形导气管(532)上端的高度高于所述L形导水管(531)上端的高度,且所述L形导气管(532)的上方设有二号隔板(54),所述L形导气管(532)上端穿过所述二号隔板(54)的上端面,所述二号隔板(54)位于所述一号隔板(52)的上方,所述二号隔板(54)将所述一号隔板(52)上方隔成上下两个部分,所述二号隔板(54)固定连接在所述反应塔(1)内壁上,所述进气管(51)位于所述二号隔板(54)上方。
8.如权利要求5中所述塔式污水生物处理装置,其特征在于,所述L形导气管(532)远离所述分水管(6)的一端设有叶轮(533)。
