专利号: 2021208996923
申请人: 浙江墨泉生态建设有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

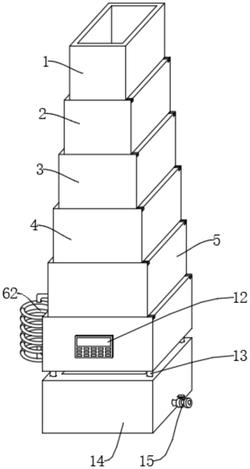

1.一种微生物污水处理装置,包括过滤室(1),其特征在于:所述过滤室(1)的下端安装有沉淀室(2),所述沉淀室(2)的下端安装有厌氧生物处理室(3),所述厌氧生物处理室(3)的下端安装有好氧生物处理室(4),所述好氧生物处理室(4)的下端安装有紫外线消毒室(5),所述紫外线消毒室(5)的下端安装有蒸馏室(6),所述沉淀室(2)、厌氧生物处理室(3)、好氧生物处理室(4)、紫外线消毒室(5)与蒸馏室(6)上端的边侧均开设有上滑槽(7),所述上滑槽(7)的下端连接有下滑槽(8),所述过滤室(1)、沉淀室(2)、厌氧生物处理室(3)、好氧生物处理室(4)与紫外线消毒室(5)下端的表面均固定连接有滑块(9),所述滑块(9)的左端固定连接有限位块(10),所述滑块(9)位于上滑槽(7)的内部,所述限位块(10)的下端延伸至下滑槽(8)的内部,所述过滤室(1)、沉淀室(2)、厌氧生物处理室(3)、好氧生物处理室(4)与紫外线消毒室(5)下端出水口的内部均固定连接有电磁阀(11),所述蒸馏室(6)的前端面固定连接有控制面板(12),所述蒸馏室(6)的下端固定连接有插柱(13),所述插柱(13)的下端安装有除味室(14),所述除味室(14)的右端固定连接有控制阀(15)。

2.根据权利要求1所述的一种微生物污水处理装置,其特征在于:所述过滤室(1)的内部卡合安装有过滤网(101),所述过滤室(1)的下端设置有出水口。

3.根据权利要求1所述的一种微生物污水处理装置,其特征在于:所述好氧生物处理室(4)内部的上端卡合安装有过滤膜(41),所述好氧生物处理室(4)内部的下端固定连接有分流管(42),所述分流管(42)的上端固定连接有曝气装置(43),所述好氧生物处理室(4)的左端固定连接有风机(44),所述风机(44)与分流管(42)通过连接管(45)相互接通。

4.根据权利要求1所述的一种微生物污水处理装置,其特征在于:所述紫外线消毒室(5)内部的边侧固定连接有紫外线消毒灯(51)。

5.根据权利要求1所述的一种微生物污水处理装置,其特征在于:所述蒸馏室(6)内部的下端固定连接有加热电阻(61),所述蒸馏室(6)的左上端固定连接有冷凝管(62),所述冷凝管(62)的下端卡合连接有对接管(63),所述对接管(63)与除味室(14)相互接通。

6.根据权利要求1所述的一种微生物污水处理装置,其特征在于:所述上滑槽(7)与滑块(9)、下滑槽(8)与限位块(10)对应相互适配,所述上滑槽(7)的右端延伸至沉淀室(2)、厌氧生物处理室(3)、好氧生物处理室(4)、紫外线消毒室(5)与蒸馏室(6)的外侧,所述上滑槽(7)的长度大于下滑槽(8)的长度。

7.根据权利要求1所述的一种微生物污水处理装置,其特征在于:所述插柱(13)关于蒸馏室(6)的竖直中心线对称设置有四个,所述插柱(13)与除味室(14)卡合连接。

8.根据权利要求1所述的一种微生物污水处理装置,其特征在于:所述除味室(14)的内部卡合安装有活性炭过滤包。
