专利号: 2024224733234
申请人: 马鞍山市博创回转支承有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

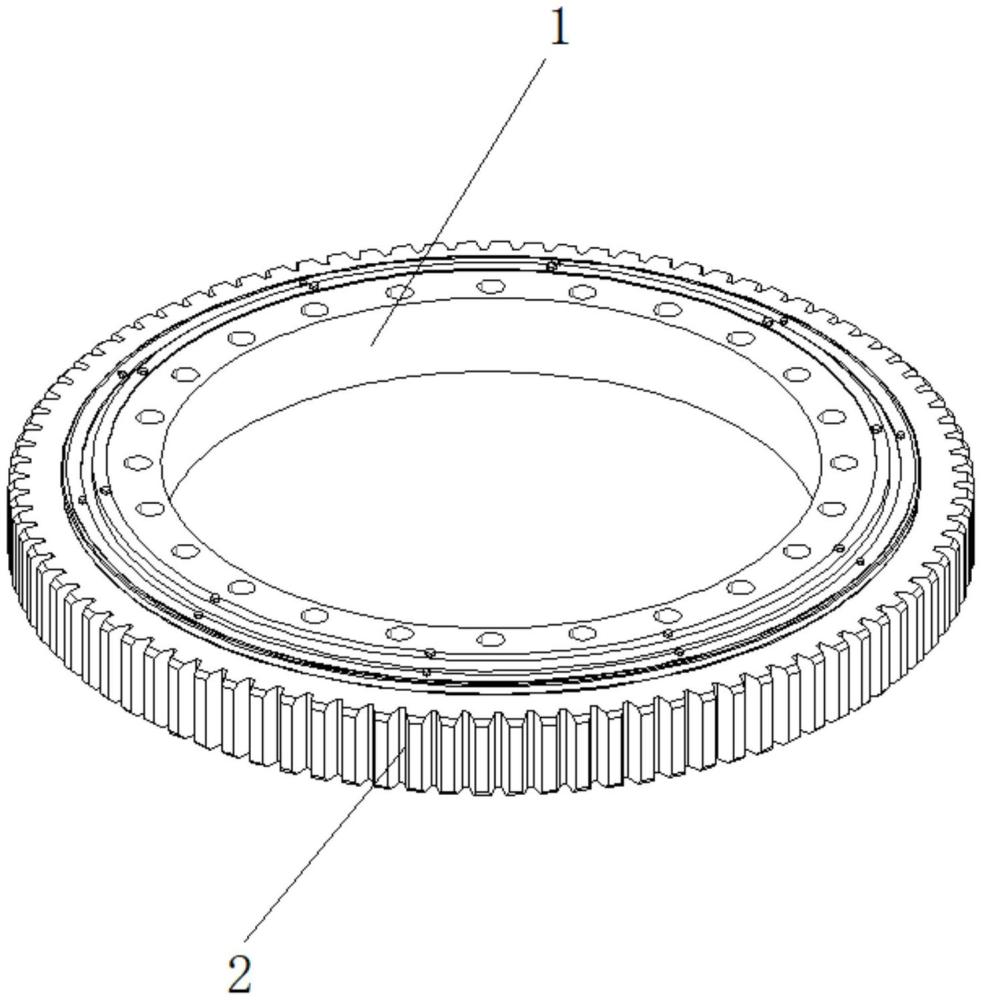

1.一种密封型回转支承,所述密封型回转支承包括自内而外设置的内圈(1)和外圈(2),所述内圈(1)和所述外圈(2)之间设置有多个滚珠(3),其特征在于,所述内圈(1)的端面高于所述外圈(2)的端面,所述内圈(1)的侧面设置有密封圈(4),所述密封圈(4)的下端面形成有环形凸起(10),所述外圈(2)的端面向下凹陷形成有环形槽,所述环形凸起(10)可旋转地卡合在所述环形槽内,所述密封圈(4)的下端面与所述外圈(2)的端面之间存在空隙,所述密封圈(4)的端部可拆卸地设置有截面为U型的胶圈(8)。

2.根据权利要求1所述的密封型回转支承,其特征在于,所述密封圈(4)的上端形成有弯折部,所述弯折部与所述内圈(1)的端面贴合,所述弯折部通过第一螺丝(5)紧固在所述内圈(1)的端面。

3.根据权利要求2所述的密封型回转支承,其特征在于,所述弯折部与所述内圈(1)的侧面贴合处设置有O型密封圈(9)。

4.根据权利要求3所述的密封型回转支承,其特征在于,所述密封圈(4)的端面通过第二螺丝(6)紧固有压紧圈(7),使得所述压紧圈(7)能够将所述胶圈(8)至少部分压紧在所述密封圈(4)的端面。

5.根据权利要求4所述的密封型回转支承,其特征在于,所述环形凸起(10)的下端为弧形结构,所述环形槽的底部形成与所述弧形结构配合的槽底结构。
