专利号: 2024219500728
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

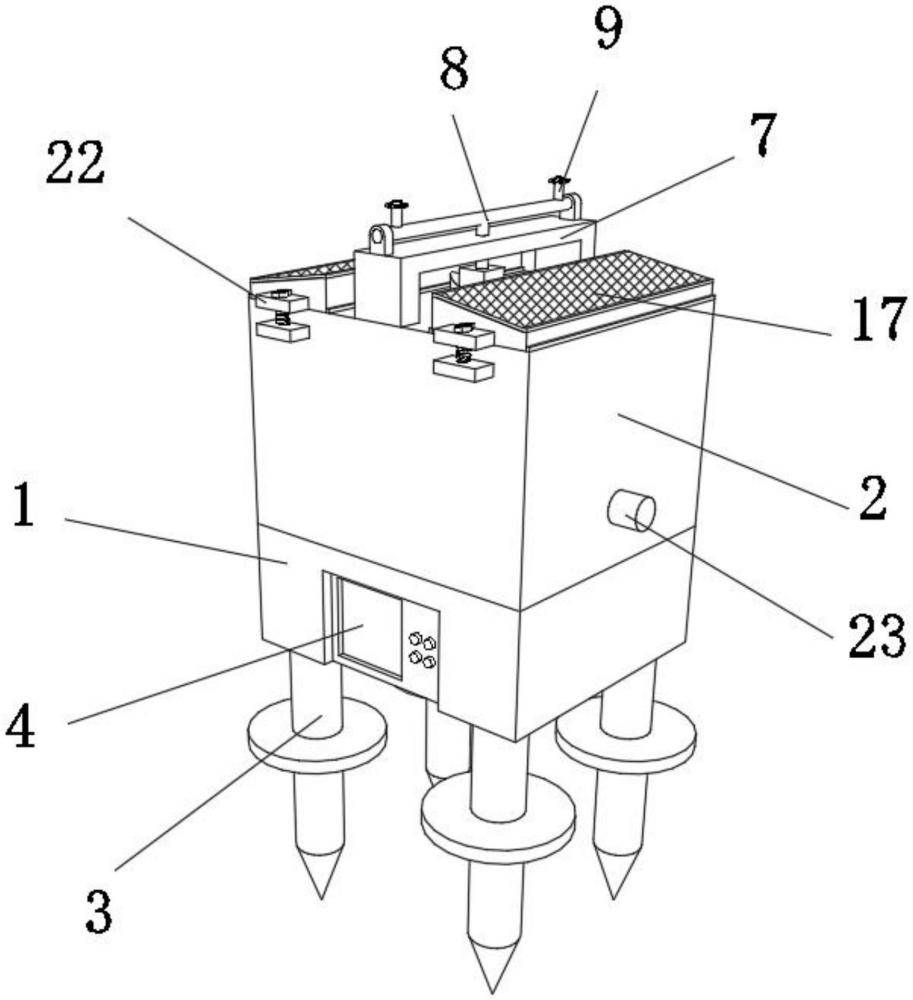

1.一种智能园林绿化节能喷淋装置,包括基座(1),其特征在于:所述基座(1)顶部固定连接有水箱(2),所述基座(1)底部固定连接有脚架(3),所述脚架(3)对称设置有若干个,所述基座(1)一侧固定连接有控制器(4),所述基座(1)内侧固定连接有气缸(5),所述气缸(5)一端的输出端固定连接有土壤湿度传感器(6),所述水箱(2)顶部固定连接有支架(7),所述支架(7)内侧固定连接有主水管(8),所述主水管(8)顶部固定连接有喷头(9),所述喷头(9)对称设置有两个,所述主水管(8)一端固定连接有水泵(10),所述水泵(10)一侧固定连接有次水管(11),所述水箱(2)内侧螺纹连接有主螺栓(12),所述主螺栓(12)外侧螺纹连接有过滤网(13),所述水箱(2)底部的一侧固定连接有进水管(23)。

2.根据权利要求1所述的一种智能园林绿化节能喷淋装置,其特征在于:所述主螺栓(12)对称设置有若干个,所述主螺栓(12)一端的外侧均活动连接有垫片(14),所述垫片(14)底部均活动连接有过滤网(13)。

3.根据权利要求1所述的一种智能园林绿化节能喷淋装置,其特征在于:所述过滤网(13)对称设置有两个,所述过滤网(13)顶部均固定连接有把手(16),所述把手(16)对称设置有若干个。

4.根据权利要求1所述的一种智能园林绿化节能喷淋装置,其特征在于:所述过滤网(13)顶部均活动连接有挡网(17),所述水箱(2)和挡网(17)一侧均固定连接有固定块(22),所述固定块(22)内侧均螺纹连接有次螺栓(19),所述次螺栓(19)对称设置有若干个,所述次螺栓(19)一端的外侧均固定连接有固定环(18)。

5.根据权利要求4所述的一种智能园林绿化节能喷淋装置,其特征在于:所述固定环(18)外侧均固定连接有旋钮(20),所述旋钮(20)对称设置有若干个,所述旋钮(20)底部均活动连接有固定块(22)。

6.根据权利要求4所述的一种智能园林绿化节能喷淋装置,其特征在于:所述次螺栓(19)外侧均活动连接有弹簧(21),所述弹簧(21)位于固定块(22)之间。

7.根据权利要求1所述的一种智能园林绿化节能喷淋装置,其特征在于:所述水箱(2)顶部固定连接有限位条(15),所述限位条(15)对称设置有若干个。

8.根据权利要求1所述的一种智能园林绿化节能喷淋装置,其特征在于:所述主螺栓(12)外表面均设置抗氧化涂层。
