专利号: 202321710269X
申请人: 白银市平川区园林绿化管理所
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

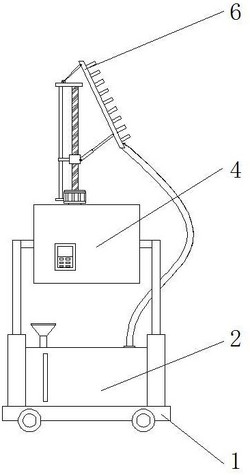

1.园林绿化喷淋设备,包括底座(1),其特征在于:所述底座(1)的顶部固定安装有水箱(2),所述底座(1)的顶部固定安装有液压缸(3),所述底座(1)的顶部设置有容纳箱(4),所述底座(1)的顶部设置有调节机构(5),所述容纳箱(4)的顶部设置有喷淋箱(6);

所述调节机构(5)包括第一电机(501)、主动轮(502)、从动轮(503)、转杆(504)、马达(505)、螺纹杆(506)、滑块(507)、电动推杆(508)、顶板(509)和拉杆(510),所述容纳箱(4)的内部固定安装有第一电机(501),所述第一电机(501)的输出轴处固定安装有主动轮(502),所述主动轮(502)的左侧啮合有从动轮(503),所述从动轮(503)的顶部固定安装有转杆(504),所述转杆(504)的顶部固定安装有马达(505),所述马达(505)的输出轴处固定安装有螺纹杆(506),所述螺纹杆(506)的外部套接有滑块(507),所述滑块(507)的右侧铰接有电动推杆(508),所述螺纹杆(506)的顶部连接有顶板(509),所述顶板(509)的顶部铰接有拉杆(510)。

2.根据权利要求1所述的园林绿化喷淋设备,其特征在于:所述底座(1)的底部设置有万向轮,所述水箱(2)的内部设置第二电机,所述第二电机的输出轴处固定连接有搅拌轴,所述水箱(2)的顶部固定安装有进料斗。

3.根据权利要求1所述的园林绿化喷淋设备,其特征在于:所述液压缸(3)的数量为两个,两个所述液压缸(3)的相对一侧分别与容纳箱(4)的左右两侧相互连接。

4.根据权利要求1所述的园林绿化喷淋设备,其特征在于:所述从动轮(503)的底部固定连接有支撑杆,所述支撑杆的底部与容纳箱(4)的内底壁转动连接,所述马达(505)的右侧固定安装有限位杆(7)。

5.根据权利要求4所述的园林绿化喷淋设备,其特征在于:所述限位杆(7)的外部套接有限位块,所述限位块的右侧与滑块(507)的左侧相互连接,所述限位杆(7)远离马达(505)的一侧与顶板(509)的底部相互连接。

6.根据权利要求1所述的园林绿化喷淋设备,其特征在于:所述螺纹杆(506)远离马达(505)的一侧与顶板(509)的底部转动连接,所述电动推杆(508)远离滑块(507)的一侧与喷淋箱(6)的左侧相互铰接。

7.根据权利要求1所述的园林绿化喷淋设备,其特征在于:所述拉杆(510)远离顶板

(509)的一侧与喷淋箱(6)的左侧相互铰接,所述喷淋箱(6)的右侧固定安装有不少于五个的高压喷头,所述喷淋箱(6)的底部固定连接有延伸至水箱(2)内部的输水软管。
