专利号: 2024218224557
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

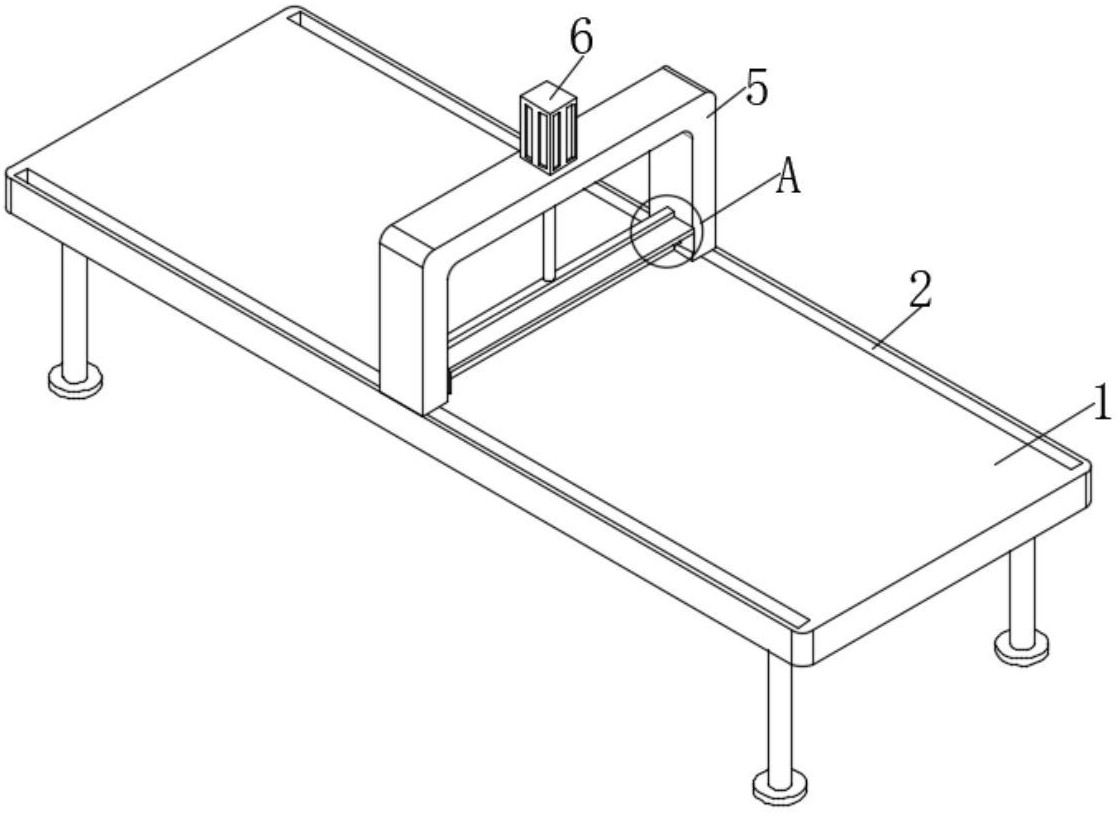

1.一种服装制造用铺平设备,包括工作台(1),所述工作台(1)上端设置有电动滑轨(2),所述电动滑轨(2)上端固定安装有U型架(5),其特征在于:所述U型架(5)上端固定安装有电动推杆(6),所述电动推杆(6)输出轴贯穿U型架(5)侧壁且固定安装有铺平板(7),所述铺平板(7)侧壁设置有清理结构(3),所述清理结构(3)包括:U型框(31),所述U型框(31)固定安装在铺平板(7)侧壁,所述U型框(31)内壁两侧均转动连接有转杆(32),两组所述转杆(32)分别与清理辊(33)两端固定连接;

斜槽柱(34),所述斜槽柱(34)固定安装在转杆(32)表面,所述斜槽柱(34)表面转动连接有套筒(35),所述套筒(35)侧壁固定安装有L型杆(36)一端,所述L型杆(36)另一端固定安装有刮板(37);

槽口(38),所述槽口(38)开设在铺平板(7)侧壁,所述铺平板(7)侧视固定安装有清理板(39),所述刮板(37)与清理板(39)表面滑动连接,所述清理板(39)表面设置有抖动结构(4)。

2.根据权利要求1所述的一种服装制造用铺平设备,其特征在于:所述抖动结构(4)包括滑动连接在清理板(39)表面的两组移动杆(41),所述刮板(37)下端开设有两组卡槽(42),所述清理板(39)表面开设有滑口(43),所述滑口(43)内壁固定安装有多组弧形凸块(44),所述刮板(37)下端固定安装有接触凸块(45)。

3.根据权利要求2所述的一种服装制造用铺平设备,其特征在于:所述移动杆(41)和刮板(37)均设置有多组,多组所述移动杆(41)和刮板(37)均设置在清理板(39)表面,所述刮板(37)通过固定杆(8)贯穿固定连接。

4.根据权利要求3所述的一种服装制造用铺平设备,其特征在于:所述移动杆(41)和卡槽(42)相适配。

5.根据权利要求1所述的一种服装制造用铺平设备,其特征在于:所述清理辊(33)和铺平板(7)下端位置相适配。

6.根据权利要求1所述的一种服装制造用铺平设备,其特征在于:所述刮板(37)的移动轨迹和套筒(35)移动轨迹相适配。
