专利号: 2022111726844
申请人: 六安盛泰服饰有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

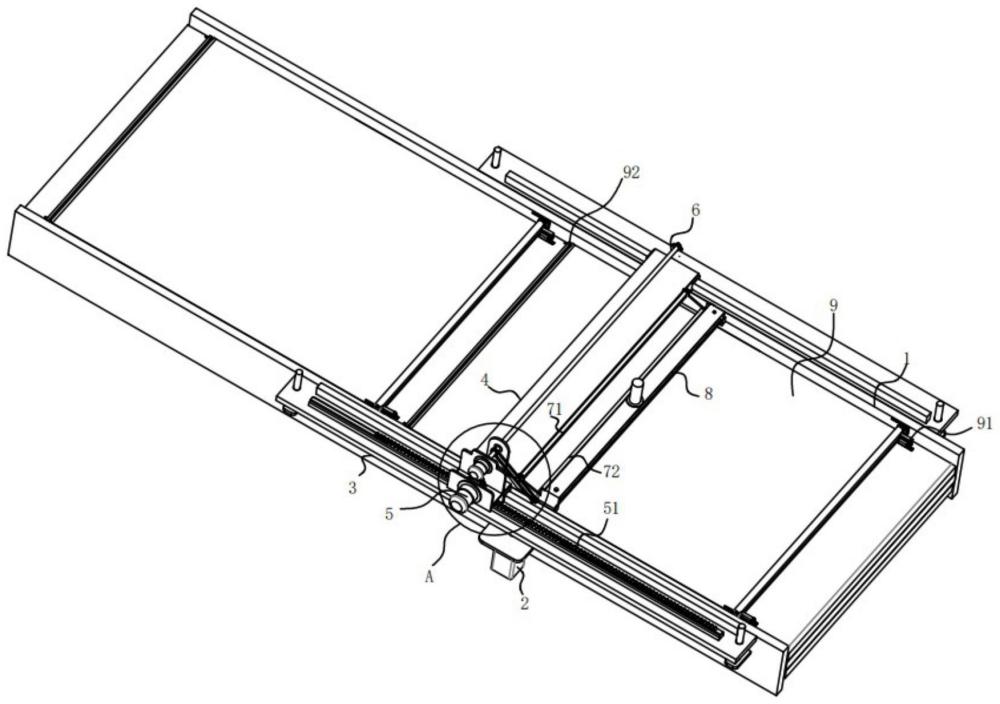

1.一种用于服装制造加工流水线的自动铺平装置,其特征在于,包括:

输送装置,所述输送装置的两侧均安装有伸缩缸,所述输送装置的两侧均滑动安装安装板,所述安装板的底部与所述伸缩缸的输出轴的一端固定连接;

支撑架,所述支撑架的两侧分别滑动连接于两个安装板上,所述支撑架和其中一个所述安装板之间安装有行走机构,所述支撑架上安装有布料放置机构,所述支撑架的一侧安装有第一导向辊组和第二导向辊组;

压平机构,所述压平机构安装于所述第二导向辊组的一侧,所述压平机构包括安装架、调节缸、固定板、压辊、定位销和第一弹性件,所述调节缸安装于所述安装架上,所述固定板固定于所述调节缸的输出轴上且位于安装架的内部,所述压辊顶部的两侧均固定连接有定位销,所述定位销的顶端依次贯穿固定板和安装架,所述第一弹性件套设于所述定位销的表面且位于压辊和固定板之间;

承载板,所述承载板安装在输送装置的输送带上,所述承载板的一端对称安装有端部压紧机构;

所述端部压紧机构包括滑臂、滑套、转动轴、转动臂、限位辊、带动齿轮、第二齿板和压缩弹簧,所述滑臂固定于所述承载板的端部,所述滑套套设于所述滑臂的表面,所述滑臂的端部设置有挡块,所述转动臂通过转动轴转动连接于所述滑套的一端,所述限位辊的两端分别与两个所述转动臂固定连接,所述滑臂的表面且位于挡块的一侧套设有压缩弹簧;

所述转动轴的一端固定连接有带动齿轮,所述第二齿板固定于所述承载板上,所述带动齿轮与所述第二齿板啮合;

所述端部压紧机构还包括连接臂和L形臂,所述连接臂固定于所述滑套的外侧,所述连接臂上固定连接有L形臂;

所述安装架的两侧均设置有触压块;

所述承载板远离端部压紧机构的一端设置有夹紧机构,所述夹紧机构包括凹槽、压板、定位轴和第二弹性件,所述凹槽开设于所述承载板的顶部,所述压板设置于所述凹槽的内部,所述压板的一端固定连接有定位轴,所述定位轴的一端贯穿承载板,所述第二弹性件套设于所述定位轴的表面且位于压板的一侧。

2.根据权利要求1所述的用于服装制造加工流水线的自动铺平装置,其特征在于,所述行走机构包括第一齿板、固定架、行走电机和行走齿轮,所述第一齿板安装于所述安装板上,所述固定架安装于所述支撑架的一端,所述行走电机固定安装于所述固定架上,所述行走齿轮安装在所述行走电机输出轴的一端,所述行走齿轮与所述第一齿板啮合。

3.根据权利要求1所述的用于服装制造加工流水线的自动铺平装置,其特征在于,所述布料放置机构包括旋转电机和放置辊,所述放置辊安装于所述旋转电机的输出轴上,所述放置辊的一端通过传动机构与所述第二导向辊组中上导辊传动连接。

4.根据权利要求1所述的用于服装制造加工流水线的自动铺平装置,其特征在于,所述压板顶部的一侧设置为斜面。

5.根据权利要求1所述的用于服装制造加工流水线的自动铺平装置,其特征在于,所述固定板的底部一侧安装有切刀。
