专利号: 2024217834758
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

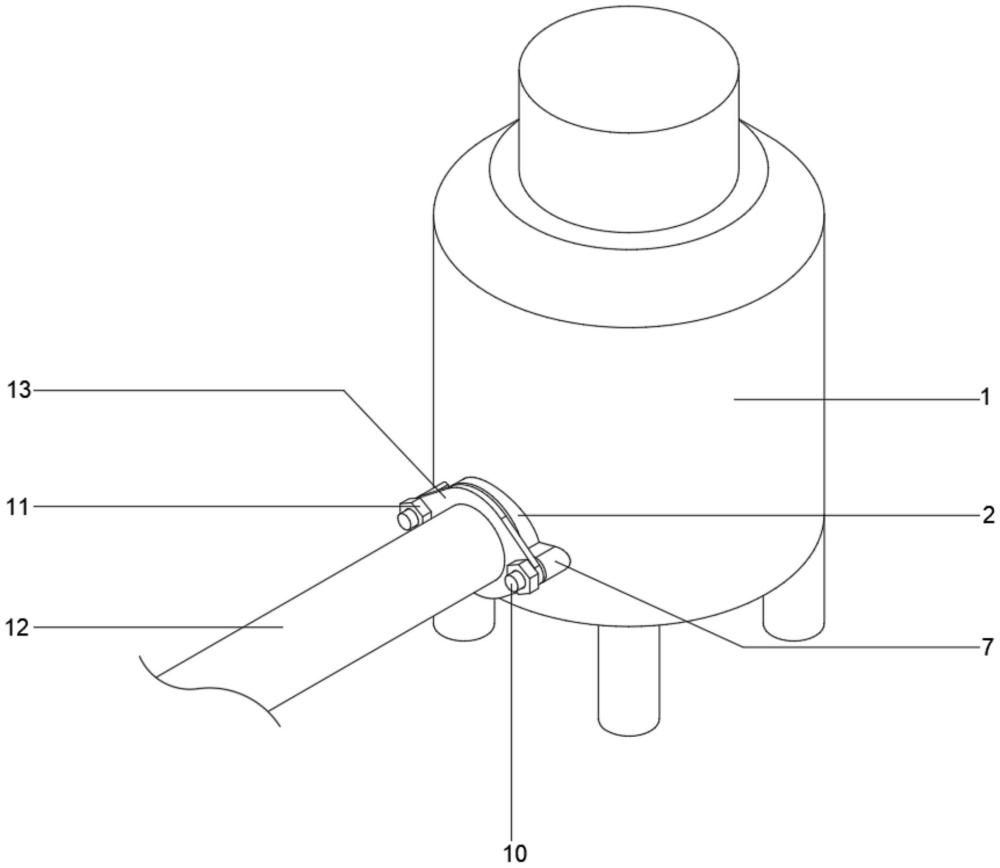

1.一种废气输送管道,其特征在于:所述废气输送管道包括:废气处理罐(1),废气处理罐(1)的侧面设置有安装座(2),安装座(2)的内开设有进气口(3),安装座(2)的表面设置有阻尼胶圈(4),安装座(2)的表面开设有转槽(5),转槽(5)的一端开设有插槽(6),安装座(2)的两侧设置有固定座(7),固定座(7)内开设有伸缩槽(8),伸缩槽(8)的表面设置有弹簧(9),伸缩槽(8)内设置有螺柱(10),螺柱(10)的表面设置有螺帽(11);

管道本体(12),管道本体(12)的一端设置有安装盘(13),安装盘(13)的表面设置有转柱(14),转柱(14)的一端设置有卡块(15),安装盘(13)的两侧开设有插孔(16)。

2.根据权利要求1所述的一种废气输送管道,其特征在于:所述安装座(2)固定连接在废气处理罐(1)的侧面,安装座(2)呈板状结构,安装座(2)内开设的进气口(3)呈圆柱状结构。

3.根据权利要求2所述的一种废气输送管道,其特征在于:所述阻尼胶圈(4)固定连接在安装座(2)的表面,安装座(2)表面开设的转槽(5)呈板状结构,转槽(5)一端开设的插槽(6)呈圆柱状结构。

4.根据权利要求3所述的一种废气输送管道,其特征在于:所述固定座(7)固定连接在安装座(2)的侧面,固定座(7)呈柱状结构,固定座(7)内开设的伸缩槽(8)呈圆柱状结构。

5.根据权利要求4所述的一种废气输送管道,其特征在于:所述弹簧(9)的一端固定连接在伸缩槽(8)的表面,弹簧(9)的另一端固定连接在螺柱(10)的一端,螺柱(10)呈圆柱状结构。

6.根据权利要求5所述的一种废气输送管道,其特征在于:所述管道本体(12)呈圆柱状结构,安装盘(13)固定连接在管道本体(12)的一端,安装盘(13)呈板状结构。

7.根据权利要求6所述的一种废气输送管道,其特征在于:所述转柱(14)固定连接在安装盘(13)的表面,转柱(14)呈圆柱状结构,卡块(15)固定连接在转柱(14)的一端,卡块(15)呈块状结构。

8.一种废气处理装置,其特征在于:包括上述权利要求1‑7任意一条所述的废气输送管道。
