专利号: 2024217537361
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

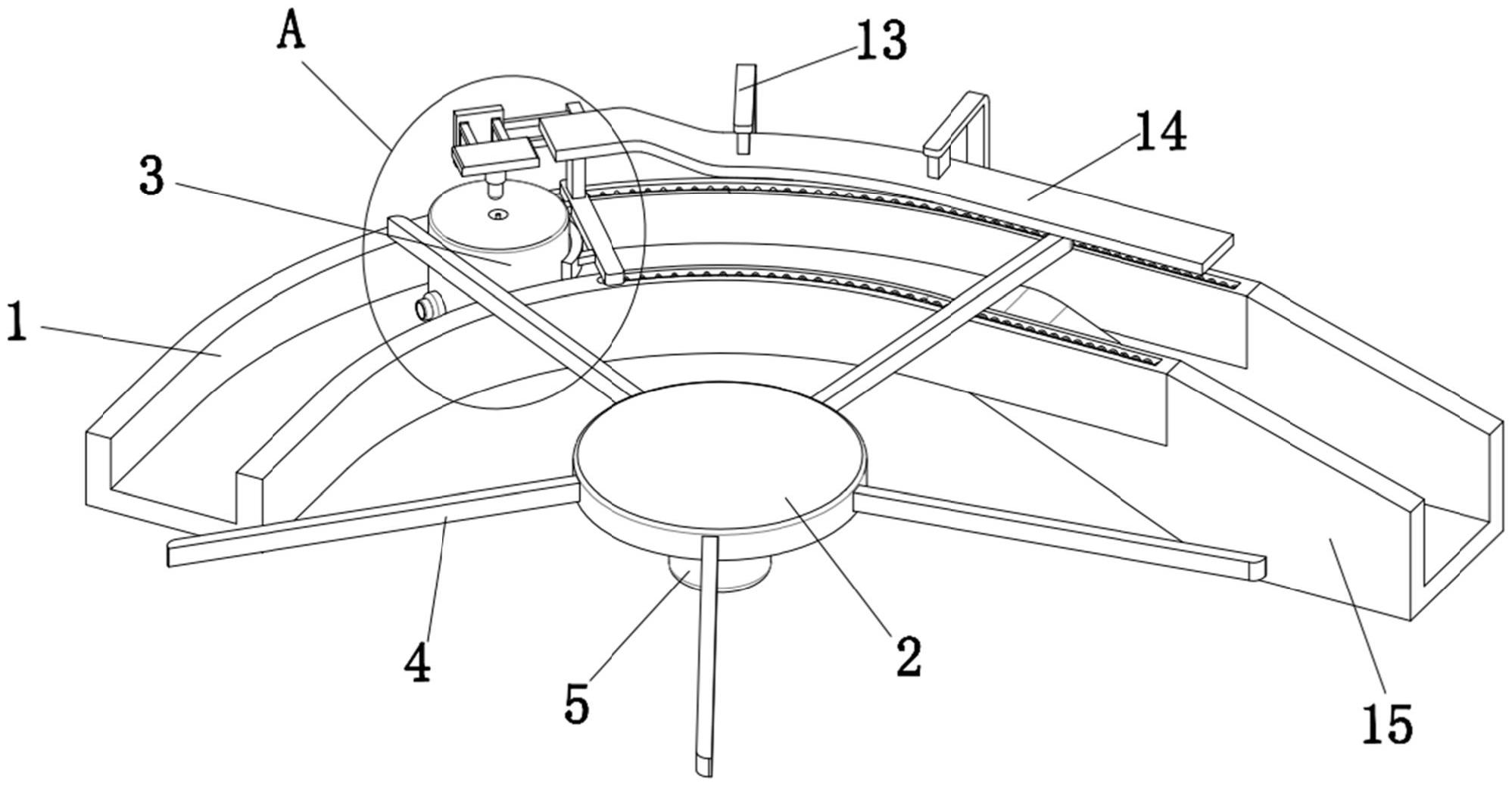

1.一种压力传感器检测装置,其特征在于,包括圆弧轨(1)和转盘(2),所述圆弧轨(1)的底部内壁上滑动连接有压力传感器单体(3),所述转盘(2)的外侧固定安装有多个推板(4),所述转盘(2)的底部设置有驱动电机(5),所述驱动电机(5)的输出轴与圆盘中心固定连接,所述圆弧轨(1)的顶部滑动安装有轨道滑块(6),所述轨道滑块(6)的一侧固定安装有磁性环板(7),所述轨道滑块(6)的顶部固定安装有竖板(8),所述竖板(8)的一侧固定安装有固定板(9),所述固定板(9)的一侧竖直滑动安装有测试板(10),所述测试板(10)的底部中心设置有针脚(11),所述圆弧轨(1)的一侧固定安装有两个支撑架(13),所述支撑架(13)的底部固定安装有同一个弯道板(14),所述圆弧轨(1)的一端固定连接有斜面轨(15)。

2.根据权利要求1所述的一种压力传感器检测装置,其特征在于,所述圆弧轨(1)的顶部开设有两个弧形槽,所述弧形槽的两侧内壁之间固定安装有同一个弧形杆(16),所述轨道滑块(6)的底部固定安装有两个圆柱,所述圆柱滑动套设在对应的弧形杆(16)的外侧。

3.根据权利要求2所述的一种压力传感器检测装置,其特征在于,所述圆柱的外侧固定安装有复位弹簧(17),所述复位弹簧(17)的一端与对应的弧形槽的一侧内壁固定连接,所述复位弹簧(17)绕设在对应的弧形杆(16)的外侧。

4.根据权利要求1所述的一种压力传感器检测装置,其特征在于,所述压力传感器单体(3)的顶部中心设置有连接槽,所述连接槽的底部内壁上设置有引脚(12),所述连接槽与针脚(11)相适配。

5.根据权利要求1所述的一种压力传感器检测装置,其特征在于,所述弯道板(14)包括顶短板和底长板,所述顶短板和底长板之间连接有斜板。

6.根据权利要求1所述的一种压力传感器检测装置,其特征在于,所述固定板(9)的前侧开设有两个竖向槽,所述竖向槽的顶部内壁和底部内壁之间固定安装有同一个导向板(18),所述导向板(18)的外侧固定安装有升降板(19),所述升降板(19)与测试板(10)固定连接。

7.根据权利要求6所述的一种压力传感器检测装置,其特征在于,所述升降板(19)的底部固定安装有支撑弹簧(20),所述支撑弹簧(20)的底端与对应的竖向槽的底部内壁固定连接。
