专利号: 2022108439308
申请人: 林建浩
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

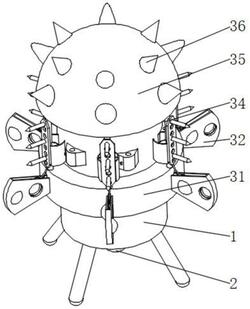

1.一种水下水压检测用压力传感器,包括检测器,其特征在于:所述检测器底部固定安装有探头,所述检测器上设置有外围保护装置,外围保护装置包括:转环,所述转环可旋转的安装于检测器外壁上,所述转环外壁上固定安装有叶片,所述叶片上开设有半圆凹槽,所述转环顶部固定安装有连杆,所述连杆顶部固定安装有保护罩,所述保护罩顶部固定安装有圆锥柱;

所述半圆凹槽的数量有两个且关于叶片中心对称分布,所述保护罩呈半圆空心状设置,两个所述半圆凹槽的朝向相反;

所述转环上设置有水草缠绕装置,水草缠绕装置包括缠绕杆,所述缠绕杆固定安装于连杆外壁上,所述缠绕杆外壁上滑动安装有推板,所述推板外壁固定安装有弧形板,所述推板上开设有通孔;

所述弧形板内侧外壁与连杆外壁之间设有弹性元件,所述检测器外壁上固定安装有三角块,所述三角块远离检测器的一端设置为弧形面。

2.根据权利要求1所述的一种水下水压检测用压力传感器,其特征在于:所述推板底部可旋转的安装有一号转杆,所述一号转杆底部可旋转的安装有二号转杆,所述叶片呈空心状设置,所述一号转杆外壁与二号转杆外壁之间设有弹性元件。

3.根据权利要求2所述的一种水下水压检测用压力传感器,其特征在于:所述一号转杆底部外壁固定安装有一号凸球,所述二号转杆顶部外壁固定安装有二号凸球,所述一号凸球和二号凸球外壁均靠近半圆凹槽外部设置,所述二号转杆底部设置为圆球状。

4.根据权利要求3所述的一种水下水压检测用压力传感器,其特征在于:所述检测器上设置有水流鼓动装置,水流鼓动装置包括三角孔,所述三角块外部靠近弧形板外部设置,所述三角块上开设有水管道,所述水管道外壁上固定安装有弹性鼓膜。

5.根据权利要求4所述的一种水下水压检测用压力传感器,其特征在于:所述三角块内贯穿且滑动安装有弧形推杆,所述弧形推杆一端伸出三角块并靠近弧形板外部设置,所述弧形推杆另一端靠近弹性鼓膜设置,所述水管道外壁上固定安装有圆盘,所述圆盘上开设有漏气孔,所述弧形推杆外壁与圆盘外壁之间设有弹性元件。
