专利号: 202421748749X
申请人: 廊坊嘉享家具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

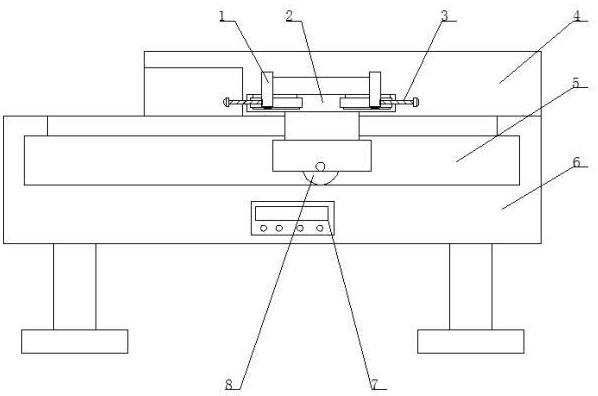

1.一种半自动梳齿榫开榫机,包括装置本体(6)、安装槽(14)与安装轴(20),其特征在于:所述装置本体(6)一端的外壁安装有控制面板(7),所述装置本体(6)上方的一侧连接有侧板(4),所述装置本体(6)的上方安装有置物板(2),且置物板(2)上方的两侧均连接有夹持板(1),所述侧板(4)一侧的外壁设置有安装槽(14),且安装槽(14)的内壁通过轴承活动连接有安装轴(20),所述安装轴(20)的外壁安装有梳齿榫刀辊(21),所述安装轴(20)的一侧安装有移动板(13),且移动板(13)的一侧外壁安装有第二驱动电机(12),所述安装轴(20)的外壁安装有锁紧套(22),所述安装槽(14)的一端通过气管连接有除尘箱(16),且除尘箱(16)的内壁安装有风机(15),所述风机(15)的一侧安装有细过滤网(17),且细过滤网(17)的一侧安装有粗过滤网(18)。

2.根据权利要求1所述的一种半自动梳齿榫开榫机,其特征在于:所述装置本体(6)的内侧设置有滑槽(5),所述置物板(2)的底端通过滑轮(8)与滑槽(5)活动连接。

3.根据权利要求1所述的一种半自动梳齿榫开榫机,其特征在于:所述置物板(2)的两侧外壁均螺纹安装有螺纹杆(3),且螺纹杆(3)的一端均通过轴承与夹持板(1)下方的外壁活动连接。

4.根据权利要求1所述的一种半自动梳齿榫开榫机,其特征在于:所述安装轴(20)的一端设置有安装孔(19),所述第二驱动电机(12)的输出轴延伸至安装孔(19)的内侧。

5.根据权利要求1所述的一种半自动梳齿榫开榫机,其特征在于:所述装置本体(6)上方的内壁安装有第一驱动电机(9),且第一驱动电机(9)的输出端通过驱动轴连接有丝杆(10),所述丝杆(10)的外壁螺纹安装有移动块(11),且移动块(11)的外壁与移动板(13)的一端外壁固定连接。

6.根据权利要求1所述的一种半自动梳齿榫开榫机,其特征在于:所述锁紧套(22)一侧的内壁设置有内螺纹,所述安装轴(20)的外壁设置有外螺纹,所述锁紧套(22)与安装轴(20)之间形成啮合传动结构。

7.根据权利要求1所述的一种半自动梳齿榫开榫机,其特征在于:所述安装轴(20)的两侧外壁均安装有复位弹簧(25),且复位弹簧(25)的内侧均安装有连接杆(26),所述连接杆(26)的一端均连接有卡块(23),所述第二驱动电机(12)输出轴的外壁均设置有与卡块(23)相配合的卡槽(24)。
