专利号: 2024217404590
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

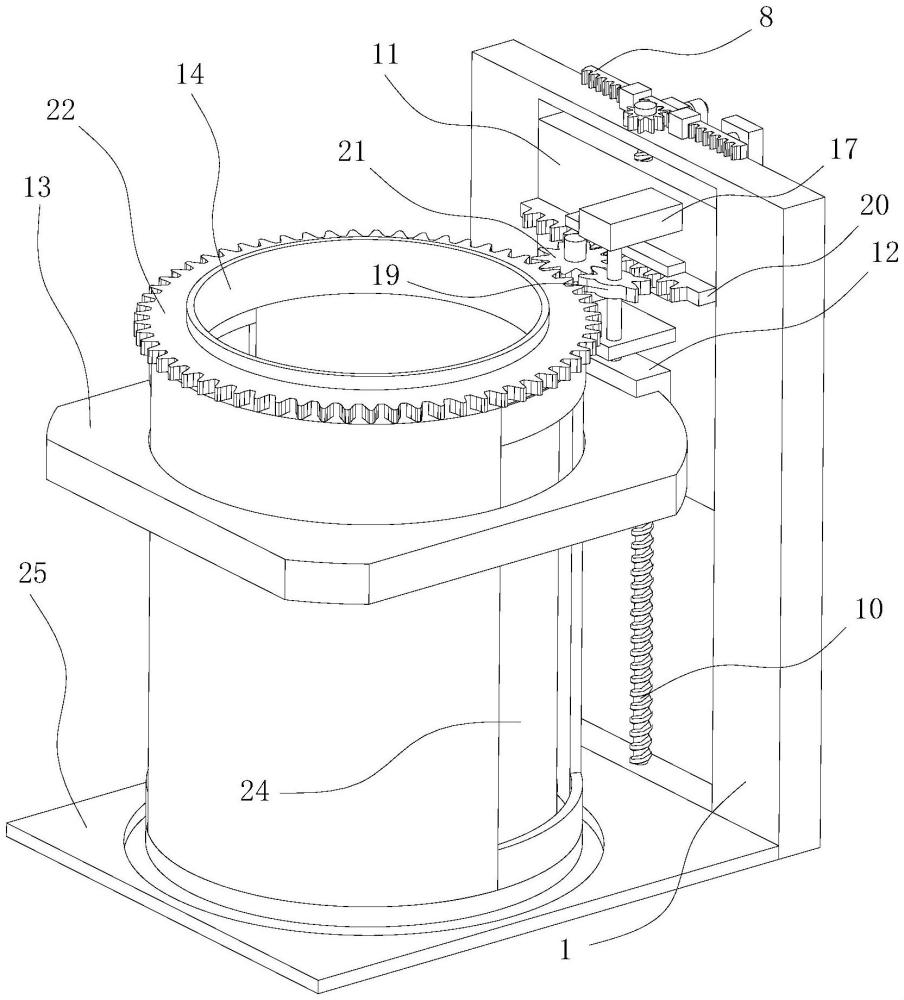

1.一种农业育苗使用的取苗器,包括立板(1),其特征在于:所述立板(1)外表面一侧与支撑板(2)一侧固定连接,支撑板(2)上表面一侧与第一电机(3)下表面固定连接,第一电机(3)另一侧与传动轴一(4)一端固定连接,传动轴一(4)外周圆一侧与传动杆(5)内周圆一侧固定连接,传动杆(5)内周圆另一侧与限位轴(6)外周圆一侧固定连接,限位轴(6)外周圆另一侧与环形杆(7)内表面一侧滑动连接,环形杆(7)外表面一侧与齿柱一(8)外表面一侧固定连接,齿柱一(8)外表面齿牙一侧与平从动轮一(9)外周圆齿牙一侧啮合,平从动轮一(9)内周圆与丝杆(10)外周圆一侧固定连接,丝杆(10)外周圆螺纹一侧与移动板(11)内表面螺纹一侧螺纹连接,移动板(11)外表面一侧与固定块(12)外表面一侧固定连接,固定块(12)内表面一侧与升降板(13)外表面一侧固定连接,升降板(13)内表面一侧与取苗壳(14)外表面一侧固定连接,取苗壳(14)外表面一侧与底座板(25)内表面一侧滑动连接,底座板(25)外表面一侧与立板(1)一侧固定连接;

移动板(11)外表面一侧与第二电机(17)一侧固定连接,第二电机(17)下表面一侧与传动轴二(18)上表面固定连接,传动轴二(18)外周圆一侧与平主动轮(19)内周圆固定连接,平主动轮(19)外周圆齿牙一侧与齿柱二(20)外表面齿牙一侧啮合,齿柱二(20)外表面齿牙另一侧与平从动轮二(21)外周圆齿牙一侧啮合,平从动轮二(21)外周圆齿牙另一侧与齿环(22)外周圆齿牙一侧啮合,齿环(22)上表面一侧与连接轴(23)上表面固定连接,连接轴(23)下表面与伸缩板(24)上表面一侧固定连接,伸缩板(24)外表面一侧与取苗壳(14)内表面一侧滑动连接。

2.根据权利要求1所述的一种农业育苗使用的取苗器,其特征在于:所述环形杆(7)外表面一侧与滑杆一(15)内表面一侧固定连接,滑杆一(15)外表面一侧与立板(1)外表面一侧固定连接。

3.根据权利要求1所述的一种农业育苗使用的取苗器,其特征在于:所述齿柱一(8)外表面一侧与滑块(16)内表面一侧滑动连接,滑块(16)下表面与立板(1)上表面一侧固定连接。

4.根据权利要求1所述的一种农业育苗使用的取苗器,其特征在于:所述丝杆(10)外周圆一侧与立板(1)内表面一侧转动连接,立板(1)内表面另一侧与移动板(11)外表面一侧滑动连接。

5.根据权利要求1所述的一种农业育苗使用的取苗器,其特征在于:所述传动轴二(18)外周圆一侧与支撑杆(27)内表面一侧转动连接,支撑杆(27)内表面另一侧与固定轴(28)外周圆一侧固定连接,固定轴(28)外周圆另一侧与平从动轮二(21)内周圆一侧转动连接。

6.根据权利要求1所述的一种农业育苗使用的取苗器,其特征在于:所述齿柱二(20)外表面一侧与滑杆二(26)外表面一侧滑动连接,滑杆二(26)外表面一侧与移动板(11)外表面一侧固定连接。
