专利号: 2024222997134
申请人: 济宁市喻屯硒康农业科技发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

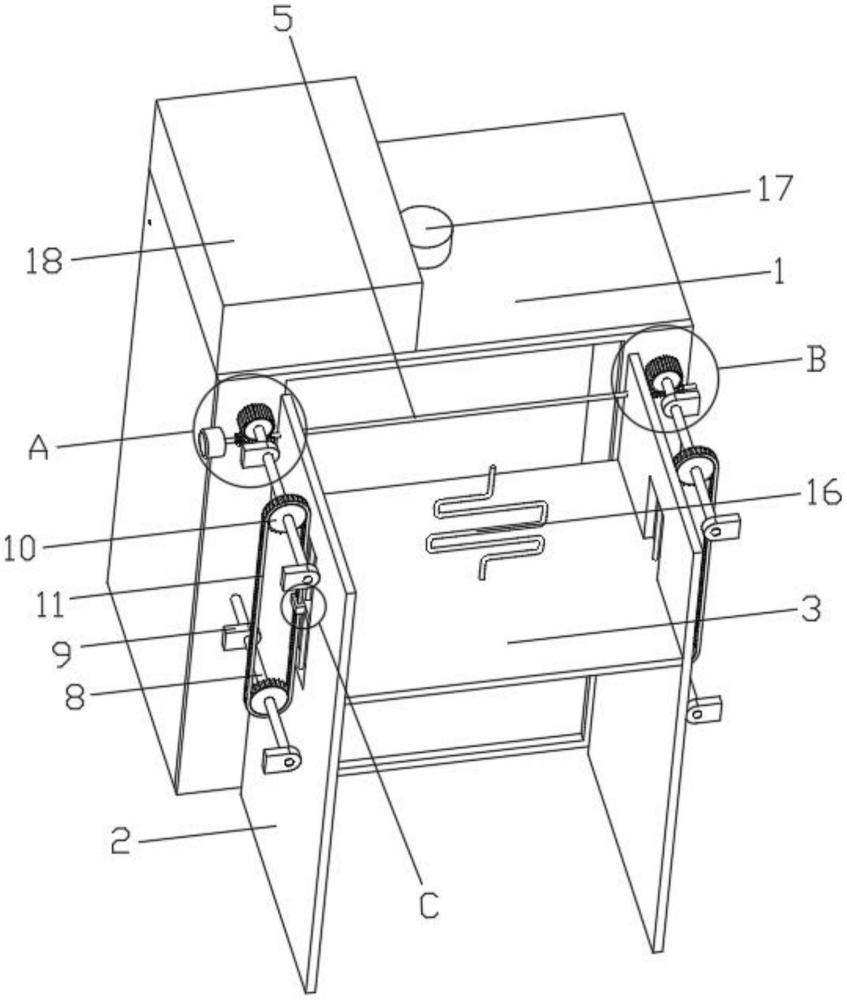

1.一种农业用无土育苗箱,包括育苗箱(1),其特征在于:所述育苗箱(1)内腔的两侧对称安装两组第一隔板(2),两组所述第一隔板(2)与第二隔板(3)限位滑动连接,所述第二隔板(3)的底部对称安装两组补光灯(4),所述第二隔板(3)的两端各连接一组传动件,两组传动件可通过同一组驱动组件实现同步运行。

2.根据权利要求1所述的一种农业用无土育苗箱,其特征在于:所述驱动组件包括第一转杆(5)、蜗杆(6)、电机(7)以及蜗轮(19),两组所述第一隔板(2)上方的一侧转动连接所述第一转杆(5),所述第一转杆(5)的两端穿透两组所述第一隔板(2)与所述蜗杆(6)连接,两组所述蜗杆(6)的方向相反,其中一组所述蜗杆(6)穿透所述育苗箱(1)与所述电机(7)的输出端连接,两组所述蜗杆(6)各啮合一组所述蜗轮(19),两组所述蜗轮(19)分别与两组所述传动件连接。

3.根据权利要求2所述的一种农业用无土育苗箱,其特征在于:所述传动件包括第二转杆(8)、限位座(9)、链轮(10)、链条(11)以及连接座(12),所述第二转杆(8)上下各设置一组,并且均与所述育苗箱(1)内侧安装的所述限位座(9)转动连接,其中上端一组所述第二转杆(8)的一端安装所述蜗轮(19),每一组所述第二转杆(8)的外部安装一组所述链轮(10),两组所述链轮(10)通过所述链条(11)传动连接,所述链条(11)连接有连接座(12),所述连接座(12)与所述第二隔板(3)连接。

4.根据权利要求1所述的一种农业用无土育苗箱,其特征在于:每一组所述第一隔板(2)对应所述第二隔板(3)开设有滑槽(13),所述滑槽(13)的内腔安装有滑杆(14),所述滑杆(14)贯通所述第二隔板(3)并且与其滑动连接,可实现所述第一隔板(2)与所述第二隔板(3)的限位滑动连接。

5.根据权利要求1所述的一种农业用无土育苗箱,其特征在于:所述第二隔板(3)底部的中央位置处安装有喷洒器(15),所述喷洒器(15)与喷洒组件连接,可实现对培养液的补充。

6.根据权利要求5所述的一种农业用无土育苗箱,其特征在于:所述喷洒组件包括连接管(16)、抽取泵(17)以及水箱(18),所述喷洒器(15)连接所述连接管(16),所述连接管(16)为软管,所述连接管(16)的一端穿透所述育苗箱(1)与所述抽取泵(17)的输出端连接,所述抽取泵(17)的输入端与所述水箱(18)的底端连接,所述水箱(18)安装于所述育苗箱(1)顶端的一侧。
