专利号: 2024216984917
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

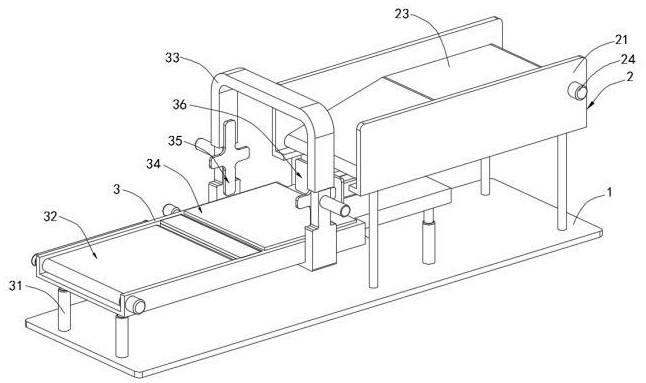

1.一种包装箱自动打包系统,其特征在于,包括底板(1)、设置在所述底板(1)顶部的传送机构一(2)和承载板(3),所述承载板(3)的一端位于所述传送机构一(2)尾端的下方,其中:所述传送机构一(2)包括设置在所述底板(1)上的安装架(21)、三个转动安装在所述安装架(21)上的传输辊一(22)、套设在三个所述传输辊一(22)上的传输带一(23)以及安装在所述安装架(21)上且输出端与其中一个所述传输辊一(22)转轴固定的电机一(24),其中两个相邻的所述传输辊一(22)设置在同一水平面上,另一个所述传输辊一(22)更靠近所述承载板(3)且低于其余两个所述传输辊一(22);

所述承载板(3)的底部与所述底板(1)的顶部之间连接有若干个同步运行的油缸(31),所述承载板(3)上设置有传送机构二(32),所述传送机构二(32)的头端与所述传送机构一(2)的尾端对应,所述承载板(3)上设置有位于所述传送机构二(32)与所述传送机构一(2)之间的捆扎机(33),所述承载板(3)的顶部设置有与所述捆扎机(33)相对应的缓冲组件(34),所述承载板(3)的顶部设置有左右对齐组件(35),所述承载板(3)的顶部还设置有用于将捆扎后的包装箱纸板推至所述传送机构二(32)上的控制组件(36)。

2.根据权利要求1所述的一种包装箱自动打包系统,其特征在于,所述承载板(3)的顶部构造有安装槽(37),所述安装槽(37)贯穿所述承载板(3)远离所述传送机构一(2)的一端,所述传送机构二(32)包括两个水平向转动安装在所述安装槽(37)内壁上的传输辊二(321),两个所述传输辊二(321)上套设有一体的传输带二(322),所述承载板(3)上安装有输出端与其中一个所述传输辊二(321)转轴固定的电机二(323)。

3.根据权利要求2所述的一种包装箱自动打包系统,其特征在于,所述承载板(3)的顶部构造有与所述捆扎机(33)相对应的装置槽(38),所述缓冲组件(34)包括活动设置在所述装置槽(38)内部的缓冲支撑板(341),所述缓冲支撑板(341)的顶侧始终高于所述传输带二(322)的顶侧,所述缓冲支撑板(341)的底部与所述装置槽(38)之间连接有若干个均匀分布的减震器(342)。

4.根据权利要求3所述的一种包装箱自动打包系统,其特征在于,所述缓冲支撑板(341)的底部与所述装置槽(38)之间连接有套设在所述减震器(342)上的弹簧(343)。

5.根据权利要求3所述的一种包装箱自动打包系统,其特征在于,所述左右对齐组件(35)的数量为两个且位于同一水平线上,两个所述左右对齐组件(35)分别位于所述承载板(3)相背的两侧,所述左右对齐组件(35)包括水平向安装在所述承载板(3)上的连接块(351),所述连接块(351)上安装有水平向的电动推杆一(352),所述电动推杆一(352)的输出端上固定有竖直向的对齐板(353),两个所述电动推杆一(352)的输出端相对。

6.根据权利要求5所述的一种包装箱自动打包系统,其特征在于,所述控制组件(36)包括安装在所述承载板(3)顶部的电动推杆二(361),所述电动推杆二(361)沿所述传输带二(322)的长度方向设置且位于所述捆扎机(33)背向所述传输带二(322)的一侧,所述电动推杆二(361)的输出端上固定有竖直向设置的推板(362)。

7.根据权利要求6所述的一种包装箱自动打包系统,其特征在于,所述承载板(3)的顶部构造有位于所述缓冲支撑板(341)与所述传输带二(322)之间的收纳槽(39),所述收纳槽(39)的内部铰接有挡板(391),所述承载板(3)上安装有输出端与所述挡板(391)转轴一端固定的电机三(392),所述挡板(391)的转轴靠近所述缓冲支撑板(341),所述挡板(391)可转动至竖直状态或水平状态。
