专利号: 2024216690896
申请人: 黑龙江省冠匠建筑劳务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

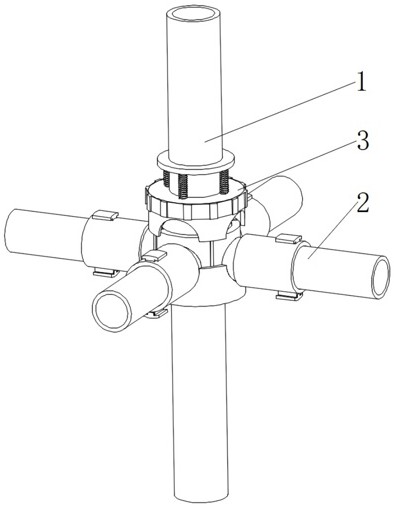

1.一种建筑工程用脚手架连接结构,包括立杆(1)和横杆(2),所述横杆(2)的数量为四个,且分别均匀设置在所述立杆(1)中端,其特征在于:所述立杆(1)中端设置有固定装置(3),四个所述横杆(2)通过所述固定装置(3)与所述立杆(1)连接。

2.如权利要求1所述的一种建筑工程用脚手架连接结构,其特征在于:所述固定装置(3)包括下压盖组件(31)、上压盖组件(32)、连接组件(33)和销轴组件(34),所述下压盖组件(31)套设在所述立杆(1)中端,所述上压盖组件(32)设置在所述下压盖组件(31)上方,所述连接组件(33)的数量为四个,且分别均匀设置在所述下压盖组件(31)内,所述销轴组件(34)的数量为四个,且分别设置在四个所述连接组件(33)内部。

3.如权利要求2所述的一种建筑工程用脚手架连接结构,其特征在于:所述下压盖组件(31)包括底盖(311)和固定槽(312),所述底盖(311)套设在所述立杆(1)中端表面,且与所述立杆(1)固定连接,所述固定槽(312)开设在所述底盖(311)上表面。

4.如权利要求3所述的一种建筑工程用脚手架连接结构,其特征在于:所述上压盖组件(32)包括顶盖(321)、滑动杆(322)、固定盘(323)和推簧(324),所述顶盖(321)设置在底盖(311)上方,且套设在所述立杆(1)表面,并与所述立杆(1)滑动连接,所述固定盘(323)设置在所述顶盖(321)上方,且套设在所述立杆(1)表面,并与所述立杆(1)固定连接,所述滑动杆(322)的数量为四个,且下端分别均匀固定连接在所述底盖(311)上表面,所述滑动杆(322)上端贯穿所述顶盖(321),并与所述固定盘(323)下表面固定连接,所述推簧(324)的数量为四个,且分别套设在四个所述滑动杆(322)表面,且上下两端分别与所述固定盘(323)下表面和顶盖(321)上表面固定连接,所述顶盖(321)下表面同样开设有固定槽(312)。

5.如权利要求4所述的一种建筑工程用脚手架连接结构,其特征在于:所述连接组件(33)包括卡板(331)、连接杆(332)和连接套筒(333),所述固定盘(323)设置在所述固定槽(312)内,且与所述固定槽(312)活动连接,所述连接杆(332)固定连接在所述卡板(331)外侧表面,所述连接套筒(333)套设在所述连接杆(332)一端,且与所述连接杆(332)固定连接。

6.如权利要求5所述的一种建筑工程用脚手架连接结构,其特征在于:所述销轴组件(34)包括销孔(341)、销杆(342)、卡接槽(343)和固定块(344),所述销孔(341)开设在所述连接套筒(333)一端,上下两端分别贯通所述连接套筒(333),所述销杆(342)设置在所述销孔(341)内,且上下两端分别延伸出所述销孔(341),所述卡接槽(343)开设在所述销杆(342)下端,所述固定块(344)设置在所述卡接槽(343)内,且与所述卡接槽(343)活动连接。

7.如权利要求4所述的一种建筑工程用脚手架连接结构,其特征在于:所述顶盖(321)上端表面固定连接有一圈防滑环(4)。
