专利号: 2024216562614
申请人: 李作朋
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

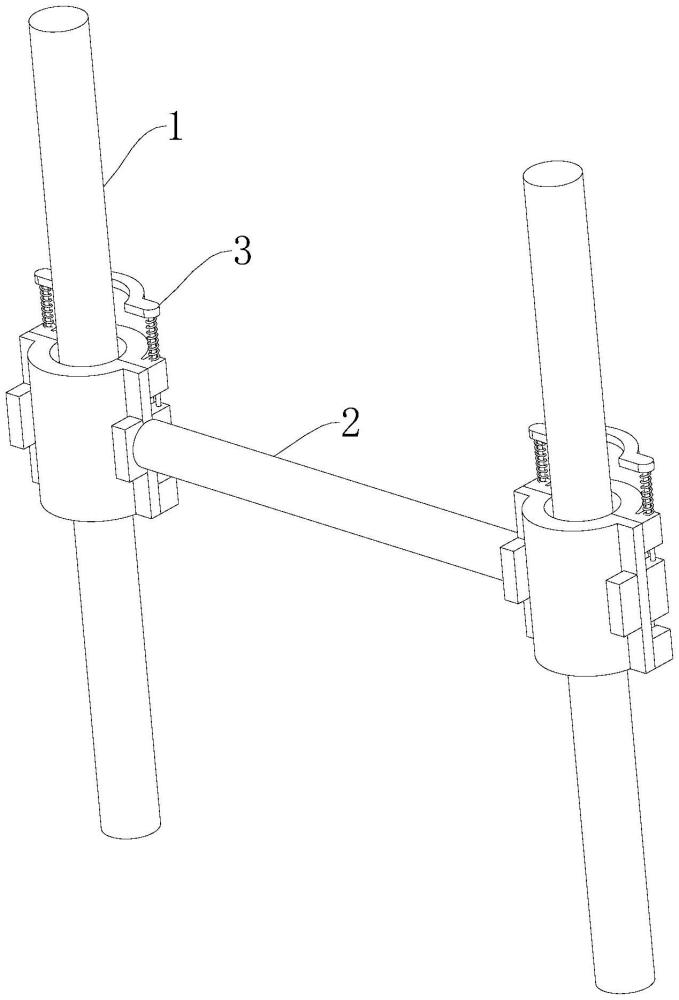

1.一种建筑脚手架的连接加固结构,包括两个立杆(1),其特征在于:包含:

两个所述立杆(1)之间设有横杆(2),所述横杆(2)两端均通过固定机构(3)与立杆(1)相连接,便于工作人员快速将横杆(2)与立杆(1)进行连接加固;

所述固定机构(3)包括第一连接板(31),所述第一连接板(31)位于立杆(1)外侧,所述第一连接板(31)一侧可拆卸连接有第二连接板(32),所述立杆(1)外侧固定套设有安装环(35),所述第一连接板(31)与第二连接板(32)内壁均开设有用于与所述安装环(35)相配合的凹槽(36),所述安装环(35)位于凹槽(36)内,从而便于提升工作人员的安装效率。

2.如权利要求1所述的建筑脚手架的连接加固结构,其特征在于,所述第一连接板(31)两侧均固定连接有连接块(34),所述第二连接板(32)两侧均开设有开槽(33),所述连接块(34)与横杆(2)端部焊接,从而便于增加第一连接板(31)与横杆(2)端部的接触面积。

3.如权利要求2所述的建筑脚手架的连接加固结构,其特征在于,所述第二连接板(32)顶部两侧均贯穿滑动连接有插杆(38),所述连接块(34)顶部开设有用于与所述插杆(38)相配合的开孔(37),便于工作人员快速拆卸第二连接板(32)。

4.如权利要求3所述的建筑脚手架的连接加固结构,其特征在于:相邻的两个所述插杆(38)顶端共同固定连接有拉板(4),从而便于将插杆(38)从开孔(37)内移动出来。

5.如权利要求4所述的建筑脚手架的连接加固结构,其特征在于:所述拉板(4)底部两侧均固定连接有弹簧(5),所述弹簧(5)底端与第二连接板(32)顶部固定连接,从而便于防止拉板(4)与插杆(38)随意移动。
