专利号: 2024215996391
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

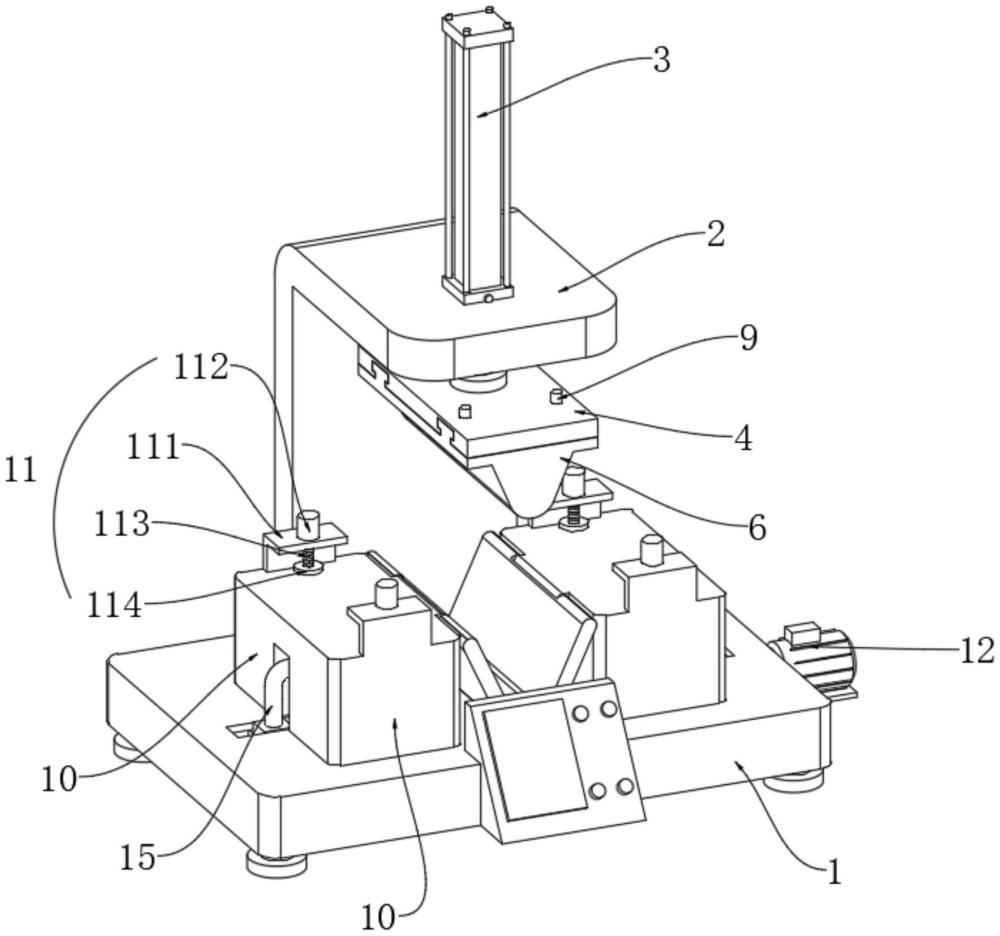

1.一种电子产品生产用材料弯折装置,包括底座(1),其特征在于,还包括:

固定在所述底座(1)顶部后方的折型板(2),所述折型板(2)的顶部贯穿设置有电动推杆(3),所述电动推杆(3)的输出端栓接有连接板(4),所述连接板(4)底部的前后方均开设有T型槽(5),所述连接板(4)的下方设置有压板(6),所述压板(6)顶部的前后方均固定连接有T型块(7),所述T型块(7)的表面与T型槽(5)的内部滑动连接;

固定在所述底座(1)顶部两侧的支撑块(10),且支撑块(10)的一侧铰接有活动板(16),所述支撑块(10)顶部的前后方均固定有用于对材料进行限位的固定机构(11);

固定在所述底座(1)右侧的电机(12),所述电机(12)的输出轴栓接有双向螺杆(13),所述双向螺杆(13)的另一端与底座(1)的内壁转动连接,所述双向螺杆(13)表面的两侧均螺纹连接有活动块(14),所述活动块(14)的顶部固定有折型杆(15)。

2.根据权利要求1所述的一种电子产品生产用材料弯折装置,其特征在于:所述固定机构(11)包括固定在支撑块(10)顶部两侧的固定板(111)、设置在固定板(111)顶部的扭盘(112)、螺纹连接在固定板(111)内部的螺杆(113)以及固定在螺杆(113)底端的固定盘(114),所述螺杆(113)的一端与扭盘(112)的一侧相固定,所述螺杆(113)的底部与固定盘(114)的顶部相固定。

3.根据权利要求1所述的一种电子产品生产用材料弯折装置,其特征在于:所述活动块(14)的前后两侧均固定连接有滑块(19),所述滑块(19)的表面与底座(1)的内部滑动连接。

4.根据权利要求1所述的一种电子产品生产用材料弯折装置,其特征在于:所述活动板(16)的底部开设有移动槽(17),所述移动槽(17)的内部滑动连接有移动块(18),所述移动块(18)的内部与折型杆(15)的另一端转动连接。

5.根据权利要求1所述的一种电子产品生产用材料弯折装置,其特征在于:所述连接板(4)顶部两侧的前后方均螺纹连接有固定栓(9),所述T型块(7)顶部的两侧均开设有限位孔(8),所述固定栓(9)的表面与限位孔(8)的内部配合使用。

6.根据权利要求1所述的一种电子产品生产用材料弯折装置,其特征在于:所述支撑块(10)底部的开设有凹槽,所述折型杆(15)位于凹槽的内部。
