专利号: 2024214791271
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

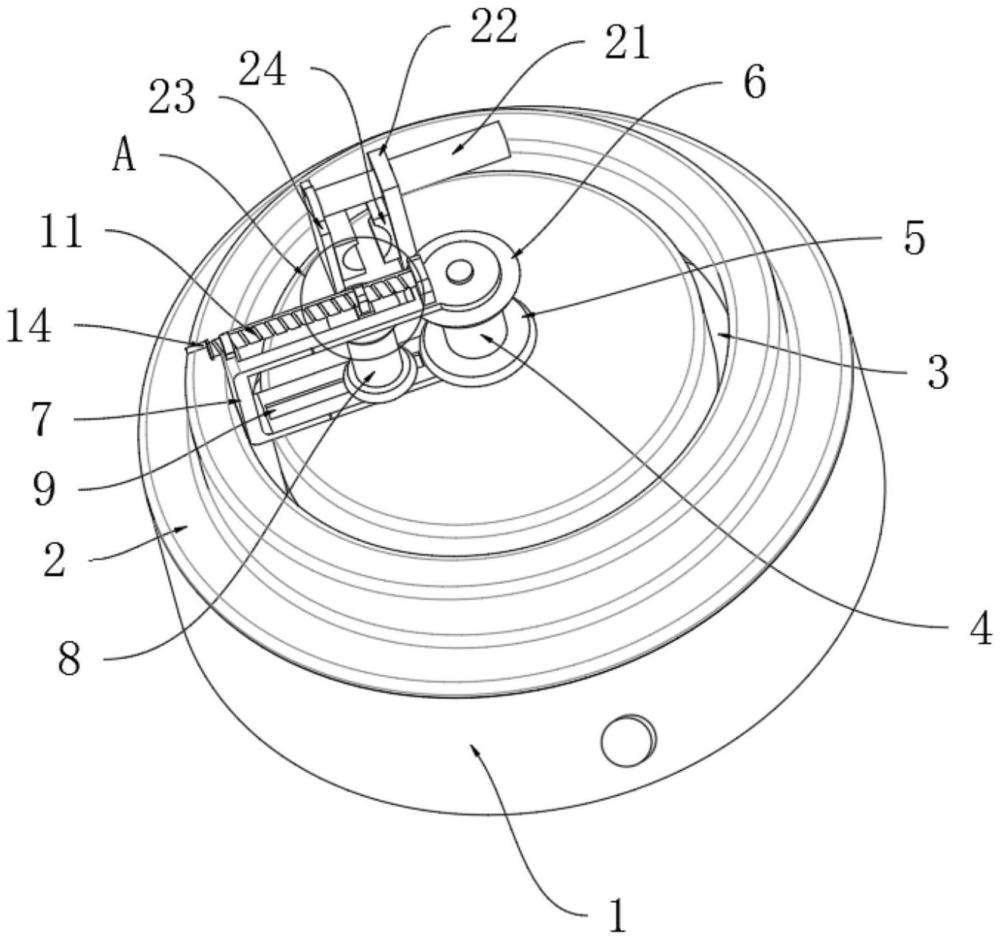

1.一种建筑材料生产用折弯装置,包括壳体(1),所述壳体(1)的顶面固定设置有折弯台(2),其特征在于,所述壳体(1)的内部开设有空腔,所述空腔内中部转动设置有齿轮一(17),且空腔内转动设置有与齿轮一(17)啮合的齿轮二(18),所述空腔的侧壁上固定设置有与齿轮二(18)啮合的内齿环(19);所述齿轮二(18)上转动设置有连接柱(20),所述连接柱(20)的顶端固定设置在U型框(7)的底面;

所述U型框(7)两个水平段的相对面分别固定连接有顶板(6)和底板(5),且位于顶板(6)与底板(5)之间转动设置有限位柱一(4),且限位柱一(4)固定设置在折弯台(2)的顶面中部;所述底板(5)的底面转动设置在折弯台(2)的顶面,且U型框(7)两个水平段之间设置有限位柱二(8),所述限位柱二(8)的顶面设置有滑移块(12),且滑移块(12)上螺纹设置有螺纹杆(11);

所述折弯台(2)的顶面固定设置有安装板(22),所述安装板(22)上固定安装有气缸(21),所述气缸(21)的伸缩端固定连接有滑板(23),且滑板(23)与安装板(22)的相对面分别固定设置有夹持块(24)。

2.根据权利要求1所述的一种建筑材料生产用折弯装置,其特征在于,所述齿轮一(17)通过转轴转动设置在空腔内,所述空腔内安装有正反转减速电机(16),且正反转减速电机(16)的输出端与转轴的底端固定连接。

3.根据权利要求1所述的一种建筑材料生产用折弯装置,其特征在于,所述折弯台(2)上贯通开设有滑移槽(3),且滑移槽(3)与空腔连通;所述连接柱(20)与滑移槽(3)滑动连接。

4.根据权利要求1所述的一种建筑材料生产用折弯装置,其特征在于,所述U型框(7)的上水平段上贯通开设有滑槽二(10),U型框(7)的下水平段上开设有滑槽一(9);所述限位柱二(8)的底端滑动设置在滑槽一(9)内,限位柱二(8)顶面固定设置有连接块(13),且连接块(13)滑动设置在滑槽二(10)内。

5.根据权利要求1所述的一种建筑材料生产用折弯装置,其特征在于,所述U型框(7)的顶面两端分别固定设置有两个限位板(15),所述螺纹杆(11)转动设置在两个限位板(15)之间。

6.根据权利要求1所述的一种建筑材料生产用折弯装置,其特征在于,所述滑移块(12)螺纹套设在螺纹杆(11)上,且滑移块(12)的底端与连接块(13)的顶面固定连接。

7.根据权利要求1所述的一种建筑材料生产用折弯装置,其特征在于,所述螺纹杆(11)的一端贯通设置在远离限位柱一(4)的一端的限位板(15)并固定设置有转柄(14)。
