专利号: 2024215934840
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

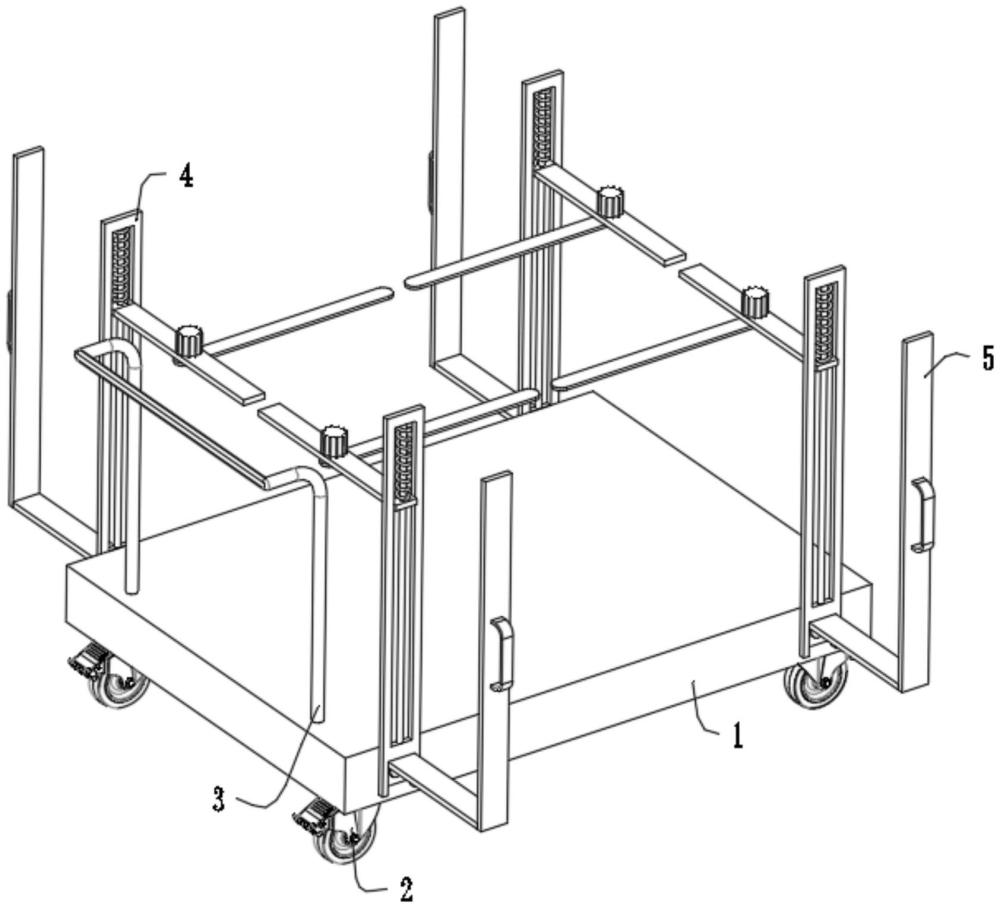

1.升降式物流设备,包括载物板(1),其特征在于:所述载物板(1)底端两两对称安装有万向轮(2);

所述载物板(1)沿其宽度方向两侧两两对称安装有第一竖杆(4),所述第一竖杆(4)的相对面均开设有贯穿性的滑槽(41),所述滑槽(41)内沿其高度方向均安装有第二导杆(42);

所述第二导杆(42)的外表面上均滑动安装有滑块(43),所述第二导杆(42)外均套设有第二弹簧(421),所述第二弹簧(421)的两端分别抵触在所述滑块(43)与所述滑槽(41)的内顶壁上;

所述滑块(43)的相对面均安装有第一夹持板(44),所述第一夹持板(44)上沿其轴心处均开设有贯穿性的转孔(441);

所述转孔(441)内转动安装有转杆(45),所述转杆(45)的底端均安装有第二夹持板(46),所述转杆(45)的顶端均安装有拧环(451);

所述第二夹持板(46)与所述拧环(451)的外壁径大于所述转杆(45)的外壁径。

2.根据权利要求1所述的升降式物流设备,其特征在于:所述载物板(1)沿其宽度方向的两侧两两对称开设有伸缩槽(11);

所述伸缩槽(11)内均安装有第一导杆(12),所述第一导杆(12)上均套设有第一弹簧(13),所述伸缩槽(11)内均设置有连接杆(52);

所述连接杆(52)相互靠近的一端均安装有连接块(53),所述连接块(53)相互靠近的一端均开设有贯穿性的滑孔(531),所述连接块(53)通过所述滑孔(531)滑动在所述第一导杆(12)上;

所述第一导杆(12)上均套设有第一弹簧(13),所述第一导杆(12)相互远离的一端均安装有环止(14),所述第一弹簧(13)的两端分别抵触在连接块(53)与环止(14)之间;

所述环止(14)的外壁径大于所述滑孔(531)的内壁径;

所述连接杆(52)相互远离的端面上均安装有第二竖杆(5)。

3.根据权利要求2所述的升降式物流设备,其特征在于:所述第二竖杆(5)相互远离的一端均安装有把手(51)。

4.根据权利要求1所述的升降式物流设备,其特征在于:所述拧环(451)的外表面上均环形阵列开设有拧槽(452)。

5.根据权利要求1所述的升降式物流设备,其特征在于:所述载物板(1)上沿其水平方向的一侧安装有拉手(3)。

6.根据权利要求4所述的升降式物流设备,其特征在于:所述第二夹持板(46)的底端均安装有橡胶垫片。
