专利号: 202022175859X
申请人: 苏州福莱锐智能制造科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

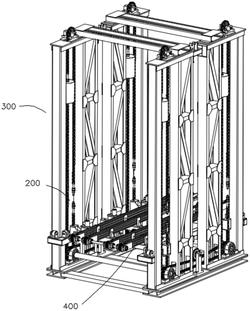

1.一种传动升降物流平台,包括配重传动机构、推拉料机构及升降结构,其特征在于:所述配重传动机构包括中部传动组件、四个链条组件、驱动件、两个底部传动结构,所述链条组件包括链条本体,所述底部传动结构包括底部转动轴及固定于底部转动轴两端的侧部传动齿轮,所述侧部传动齿轮包括内侧齿轮、外侧齿轮;所述中部传动组件包括底部链条;所述链条本体的下部套设于所述内侧齿轮,所述底部链条套设于所述外侧齿轮,所述驱动件带动其中一个底部转动轴转动,使四个链条组件及两个底部传动结构同步运动;

所述推拉料机构包括皮带输送机构、中部支撑机构、用于辅助推拉的推拉机构,所述皮带输送机构、中部支撑机构及推拉机构固定于所述升降结构,所述升降结构固定于所述链条本体并随所述链条本体移动。

2.如权利要求1所述的传动升降物流平台,其特征在于:所述中部支撑机构设置有中部驱动电机及中部皮带,所述中部驱动电机带动所述中部皮带转动;所述推拉机构包括固定板、安装于固定板上的固定座、抵触舌、限位柱、回紧机构及回紧转轴,所述抵触舌固定于所述回紧转轴,所述回紧转轴转动安装于所述固定座,所述回紧机构的两端分别与所述回紧转轴和所述固定座固定连接,所述限位柱固定于所述固定座,所述限位柱位于所述抵触舌的侧部。

3.如权利要求2所述的传动升降物流平台,其特征在于:所述中部皮带转动与所述固定座固定连接,所述推拉机构位于所述皮带输送机构的中部。

4.如权利要求2所述的传动升降物流平台,其特征在于:所述中部支撑机构还包括第一传动轮、中部支撑座、第二传动轮,所述第一传动轮和所述第二传动轮转动安装于所述中部支撑座的两端,所述中部皮带套设于所述第一传动轮和所述第二传动轮。

5.如权利要求1所述的传动升降物流平台,其特征在于:所述皮带输送机构包括连接件、设置于连接件两端的皮带轮及套设于皮带轮上的传送皮带。

6.如权利要求1所述的传动升降物流平台,其特征在于:所述链条组件的上部设置有上部传动结构,所述上部传动结构包括两个上部传动座、安装于两个上部传动座之间的上部转轴、安装于上部转轴上的上部齿轮,所述链条本体套设于所述上部齿轮。

7.如权利要求1所述的传动升降物流平台,其特征在于:所述中部传动组件还包括压紧组件,所述压紧组件包括压紧座及转动安装于压紧座上的压紧齿轮,所述压紧齿轮压设于所述底部链条的上部。

8.如权利要求1所述的传动升降物流平台,其特征在于:所述传动升降物流平台还包括支撑架,所述升降结构包括升降主体、安装于升降主体侧部的侧边导向结构,所述侧边导向结构包括导向安装架及两个轮体组件,所述导向安装架包括第一臂、与第一臂垂直衔接的第二臂,两个轮体组件分别安装于所述第一臂和所述第二臂,所述轮体组件包括侧部导向座及滚动轮,所述侧部导向座设有两个U型槽,所述滚动轮的两侧设置有侧部安装轴,所述侧部安装轴安装于所述U型槽;所述轮体组件的滚动轮贴合于所述支撑架的侧部。

9.如权利要求8所述的传动升降物流平台,其特征在于:所述侧部导向座包括横向板、两个垂直安装于横向板的竖直板,所述U型槽设置于所述竖直板上,所述滚动轮安装于两个所述竖直板之间。

10.如权利要求9所述的传动升降物流平台,其特征在于:所述支撑架设置有竖直钢材,在所述侧边导向结构中,两个所述滚动轮到所述竖直钢材的距离相同。
