专利号: 2024215627984
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

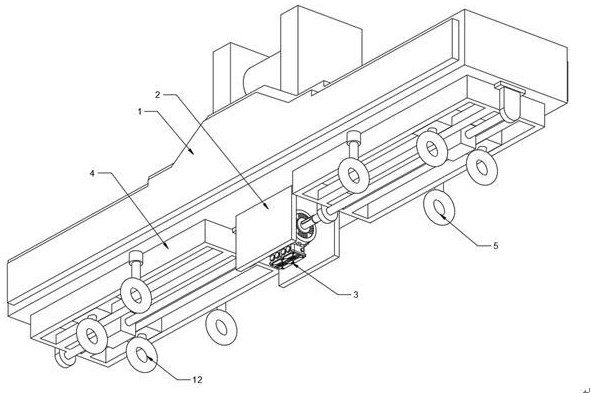

1.一种用于桥梁预制构件吊装的吊具,包括吊梁(1),其特征在于:所述吊梁(1)的底部两端均设置有固定盒(4),所述吊梁(1)位于固定盒(4)外部两端位置的底部均固定有固定环(5),所述吊梁(1)位于固定盒(4)之间的底部固定有固定座(2),所述固定座(2)的内部安装有双轴电机(3),所述固定盒(4)的底部两端均开凿有侧底槽(6),所述侧底槽(6)的内部均滑动连接有底块(9),所述固定盒(4)位于侧底槽(6)之间的位置开凿有中间槽(8),所述固定盒(4)位于侧底槽(6)之间的内顶部开凿有顶槽(7),所述顶槽(7)的内部设置有顶块(10),所述顶块(10)的底部分别与底块(9)的顶部固定,所述顶块(10)位于中间槽(8)位置的底部固定有中间块(11),所述中间块(11)与中间槽(8)贯穿相通,所述底块(9)的底部均焊接有移动环(12),所述吊梁(1)位于固定盒(4)的两端均焊接有支撑板(13),所述支撑板(13)之间均设有丝杆(14),所述丝杆(14)靠近双轴电机(3)位置的一端与支撑板(13)贯穿相通。

2.根据权利要求1所述的一种用于桥梁预制构件吊装的吊具,其特征在于:所述吊梁(1)和固定座(2)、固定盒(4)均为焊接连接,且焊接的方式均为满焊。

3.根据权利要求1所述的一种用于桥梁预制构件吊装的吊具,其特征在于:所述双轴电机(3)两端的输出端分别与丝杆(14)穿过支撑板(13)的一端固定连接。

4.根据权利要求1所述的一种用于桥梁预制构件吊装的吊具,其特征在于:所述丝杆(14)的两端分别与支撑板(13)转动连接。

5.根据权利要求1所述的一种用于桥梁预制构件吊装的吊具,其特征在于:所述丝杆(14)位于支撑板(13)之间的一端分别与中间块(11)贯穿后螺纹连接。
