专利号: 2024215232443
申请人: 天津智通汇商贸有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

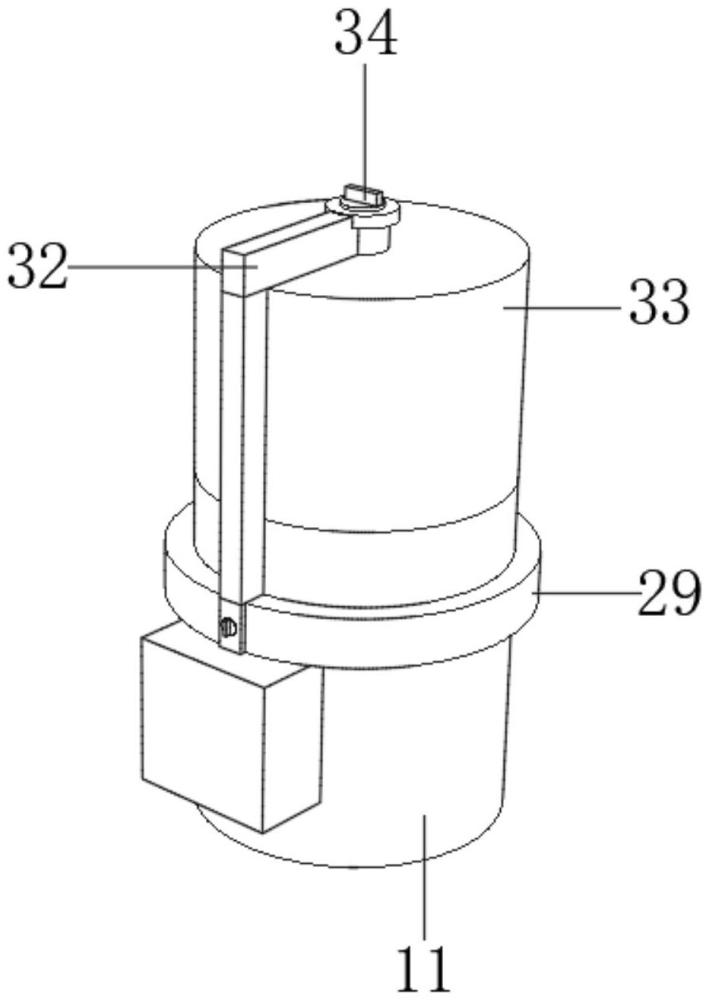

1.一种用于产品的宣传展示装置,包括展示台(11),其特征在于,所述展示台(11)内部设置有展示机构,所述展示机构包括支架(12)、气缸(13)、气动杆(14)、宣传台(15)、伸缩杆(16)、第一转轮(17)、电机(18)、第一转轴(19)、第二转轮(21)和皮带(22),所述气缸(13)固定安装在支架(12)内部,所述气动杆(14)固定安装在气缸(13)输出端,所述宣传台(15)转动安装在气动杆(14)的顶部,所述伸缩杆(16)固定安装在宣传台(15)的底部,所述第一转轮(17)固定安装在伸缩杆(16)的底部,所述电机(18)固定安装在支架(12)的侧壁;

其中,所述第一转轴(19)固定安装在电机(18)的输出端,所述第二转轮(21)固定安装在第一转轴(19)的顶部,所述皮带(22)传动安装在第二转轮(21)的侧壁,所述第一转轮(17)的侧壁与皮带(22)传动安装。

2.如权利要求1所述的一种用于产品的宣传展示装置,其特征在于,所述第二转轮(21)顶部固定安装有第二转轴(23);

其中,所述第二转轴(23)顶部固定安装有圆盘(24)。

3.如权利要求2所述的一种用于产品的宣传展示装置,其特征在于,所述圆盘(24)侧壁固定安装有第一楔形块(25);

其中,所述第一楔形块(25)内部转动安装有圆筒(26)。

4.如权利要求3所述的一种用于产品的宣传展示装置,其特征在于,所述圆筒(26)内部插接有扭簧(27);

其中,所述扭簧(27)与第一楔形块(25)内部固定安装。

5.如权利要求4所述的一种用于产品的宣传展示装置,其特征在于,所述扭簧(27)远离第一楔形块(25)的一端与圆筒(26)固定安装;

其中,所述圆筒(26)侧壁固定安装有第二楔形块(28)。

6.如权利要求1所述的一种用于产品的宣传展示装置,其特征在于,所述展示台(11)侧壁转动安装有卡块(29);

其中,所述卡块(29)内部固定安装有圆环(31)。

7.如权利要求6所述的一种用于产品的宣传展示装置,其特征在于,所述卡块(29)侧壁卡接有清理杆(32);

其中,所述展示台(11)顶部插接有玻璃罩(33)。

8.如权利要求7所述的一种用于产品的宣传展示装置,其特征在于,所述清理杆(32)内部转动安装有螺栓(34),所述螺栓(34)螺纹安装在玻璃罩(33)内部。
