专利号: 2019113829735
申请人: 安徽省快乐农牧科技股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

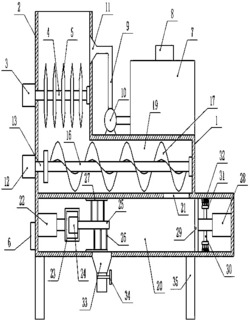

1.一种畜牧养殖用饲料高效搅拌机,包括机壳(1)、破碎刀片(5)、水泵(10)、第二齿轮(15)、预搅拌室(19)、搅拌杆(26)、推料板(29)和清理刷(32),其特征在于,所述机壳(1)的左侧上方设置有加料筒(2),加料筒(2)的左侧安装有第一电机(3),第一电机(3)的右侧安装有第一转轴(4),第一转轴(4)上均布安装有多个破碎刀片(5),加料筒(2)的下方设置有预搅拌室(19),预搅拌室(19)的上方右侧安装有水箱(7),水箱(7)的上方中间安装有加水口(8),水箱(7)的左侧下方连接有水管(9),水管(9)上安装有水泵(10);所述预搅拌室(19)的左侧安装有第二电机(12),第二电机(12)的右侧安装有第二转轴(13),第二转轴(13)的右侧安装有第一齿轮(14),第一齿轮(14)的前后两侧安装有第二齿轮(15),第二齿轮(15)的右侧安装有第三转轴(16),第三转轴(16)上安装有绞龙(17),所述第三转轴(16)的右侧与机壳(1)之间安装有轴承座(18);所述预搅拌室(19)的下方设置有搅拌室(20),搅拌室(20)内部的左侧安装有第一伸缩杆(22),第一伸缩杆(22)的右侧安装有电机架(23),电机架(23)内安装有第三电机(24),第三电机(24)的右侧安装有第四转轴(25),第四转轴(25)的上下两侧安装有搅拌杆(26),所述搅拌杆(26)远离第四转轴(25)的一侧安装有刮壁杆(27),预搅拌室(19)的右侧下方设置有连通口(21),连通口(21)将预搅拌室(19)和搅拌室(20)连通,搅拌室(20)内部的右侧安装有第二伸缩杆(28),第二伸缩杆(28)的左侧安装有推料板(29),第二伸缩杆(28)上下两侧安装有连接杆(30),连接杆(30)远离第二伸缩杆(28)的一侧安装有安装板(31),安装板(31)远离第二伸缩杆(28)的一侧均布设置有多个清理刷(32),搅拌室(20)的下方左侧安装有出料口(33),出料口(33)上安装有阀门(34)。

2.根据权利要求1所述的一种畜牧养殖用饲料高效搅拌机,其特征在于,所述水管(9)的左侧安装有喷头(11),喷头(11)安装在加料筒(2)的右侧。

3.根据权利要求1所述的一种畜牧养殖用饲料高效搅拌机,其特征在于,机壳(1)的下方均布安装有四根支撑腿(35),支撑腿(35)与机壳(1)之间通过焊接的方式固定连接在一起。

4.根据权利要求1所述的一种畜牧养殖用饲料高效搅拌机,其特征在于,PLC控制器(6)通过电缆线分别与第一电机(3)、第二电机(12)、第三电机(24)、水泵(10)、第一伸缩杆(22)、第二伸缩杆(28)之间电连接。

5.根据权利要求1所述的一种畜牧养殖用饲料高效搅拌机,其特征在于,所述机壳(1)的左侧下方安装有PLC控制器(6)。
