专利号: 2024214152085
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

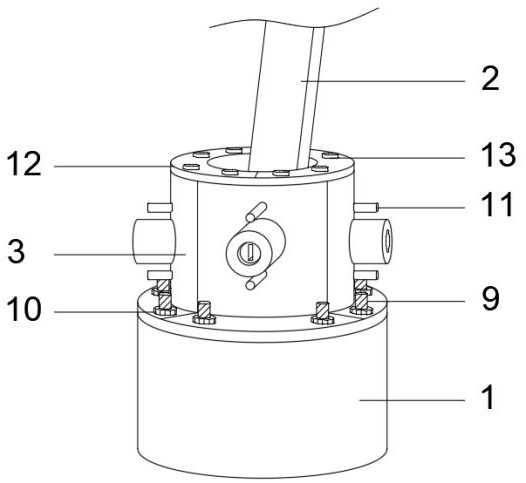

1.一种具有套筒式加固结构的输电铁塔,包括基座(1),其特征在于:所述基座(1)的顶端固定设有铁塔本体(2),所述基座(1)的顶端环形阵列设有多个固定座(3),所述固定座(3)远离所述铁塔本体(2)的一侧中部均固定设有凸出部,所述固定座(3)的凸出部内均开设有腔体且腔体的内壁上均固定嵌设有螺母一(4),所述螺母一(4)内均螺纹转动设有调节丝杆(5),所述调节丝杆(5)的一端延伸至所述固定座(3)的另一侧且转动连接有支撑板(6),所述支撑板(6)远离所述调节丝杆(5)的一侧均铰接有固定板(7),所述固定板(7)与所述铁塔本体(2)之间均通过多个紧固螺栓(8)固定连接。

2.根据权利要求1所述的一种具有套筒式加固结构的输电铁塔,其特征在于:所述基座(1)的顶端环形阵列固定嵌设有多个螺柱(9),所述固定座(3)水平部上均对称贯穿开设有与所述螺柱(9)相匹配的通孔,所述螺柱(9)上均螺纹转动设有螺母二(10),所述螺母二(10)的底端均与所述固定座(3)的水平部抵触。

3.根据权利要求1所述的一种具有套筒式加固结构的输电铁塔,其特征在于:所述固定座(3)的底端均固定设有防滑垫。

4.根据权利要求1所述的一种具有套筒式加固结构的输电铁塔,其特征在于:所述支撑板(6)远离所述铁塔本体(2)的一侧均对称固定设有滑杆(11),所述滑杆(11)的另一端均贯穿相邻的所述固定座(3)延伸至所述固定座(3)的另一侧。

5.根据权利要求1所述的一种具有套筒式加固结构的输电铁塔,其特征在于:所述固定座(3)的顶端对称设有盖板(12),所述盖板(12)的顶端均环绕贯穿滑动嵌设有多个锁紧螺钉(13),所述固定座(3)的顶端均对称开设有多个与所述锁紧螺钉(13)相匹配的螺纹槽(14)。

6.根据权利要求5所述的一种具有套筒式加固结构的输电铁塔,其特征在于:每个所述盖板(12)上的所述锁紧螺钉(13)的数量均为4个。

7.根据权利要求1所述的一种具有套筒式加固结构的输电铁塔,其特征在于:所述固定座(3)的腔体内均滑动嵌设有密封堵头。
