专利号: 202420720617X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

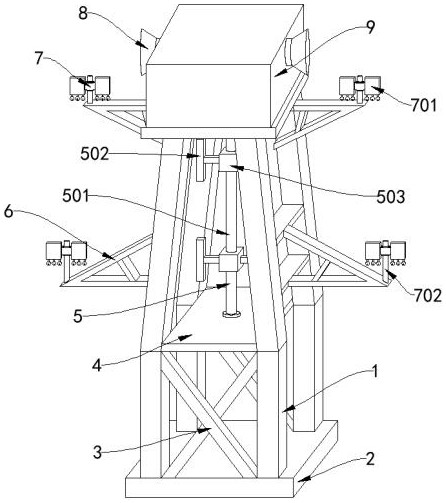

1.一种具有驱鸟结构的输电铁塔,包括输电铁塔本体(1),其特征在于:所述输电铁塔本体(1)的底端安装有底座(2),且底座(2)顶端的两侧均安装有加强筋(3),所述输电铁塔本体(1)的两侧均匀安装有安装架(6),且安装架(6)顶端的一侧均设置有转动机构(7),所述输电铁塔本体(1)的顶端安装有箱体(9),所述箱体(9)的内部设置有驱鸟机构(5),所述驱鸟机构(5)包括调节电机(507),且调节电机(507)设置于箱体(9)的内部,所述调节电机(507)的底端安装有主动轴(501),且主动轴(501)的外侧套接有主动锥齿轮(504),所述主动锥齿轮(504)的两侧均啮合有从动锥齿轮(508),且从动锥齿轮(508)的内部均贯穿有从动轴(509),所述从动轴(509)两端的外侧均套接有支撑块(505),所述支撑块(505)一侧的从动轴(509)的外侧均套接有撞击凸块(506),所述主动轴(501)的外侧均套接有连接块(503),且连接块(503)的一侧均安装有驱鸟板(502),所述驱鸟板(502)设置有两组组,每组所述驱鸟板(502)均设置有两个,且两组所述驱鸟板(502)呈对称分布,所述从动锥齿轮(508)设置有两个,两个所述从动锥齿轮(508)均与主动锥齿轮(504)相互啮合,且两个所述从动锥齿轮(508)的运动方向相反,且驱鸟机构(5)的底端安装有支撑板(4),所述箱体(9)的两侧均安装有扩音器(8),所述箱体(9)内部的两侧均安装有固定块(11),且固定块(11)的内部均安装有挤压弹簧(14),所述挤压弹簧(14)的一侧均安装有挡块(13),所述挡块(13)的一侧均安装有滑动块(12),且滑动块(12)的一侧均安装有撞击块(10)。

2.根据权利要求1所述的一种具有驱鸟结构的输电铁塔,其特征在于:所述转动机构(7)包括固定杆(702),且固定杆(702)设置于安装架(6)的顶端,所述固定杆(702)一端的外侧套接有转动块(705),所述转动块(705)的两端均安装有限位块(706),所述转动块(705)的两侧均安装有转动板(701),且转动板(701)的底端均匀安装有连接杆(704),所述连接杆(704)的底端均安装有驱鸟铃铛(703)。

3.根据权利要求2所述的一种具有驱鸟结构的输电铁塔,其特征在于:所述驱鸟铃铛(703)设置有多组,多组所述驱鸟铃铛(703)呈对称分布。

4.根据权利要求2所述的一种具有驱鸟结构的输电铁塔,其特征在于:所述限位块(706)设置有多组,每组所述限位块(706)均设置有两个,且多组所述限位块(706)的截面均呈环形。

5.根据权利要求1所述的一种具有驱鸟结构的输电铁塔,其特征在于:所述撞击块(10)设置有两组,每组所述撞击块(10)均设置有两个,且两组所述撞击块(10)的截面均呈圆形。

6.根据权利要求1所述的一种具有驱鸟结构的输电铁塔,其特征在于:所述挤压弹簧(14)设置有多组,多组所述挤压弹簧(14)在固定块(11)的内部均呈拉伸状态。
