专利号: 2024214147373
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

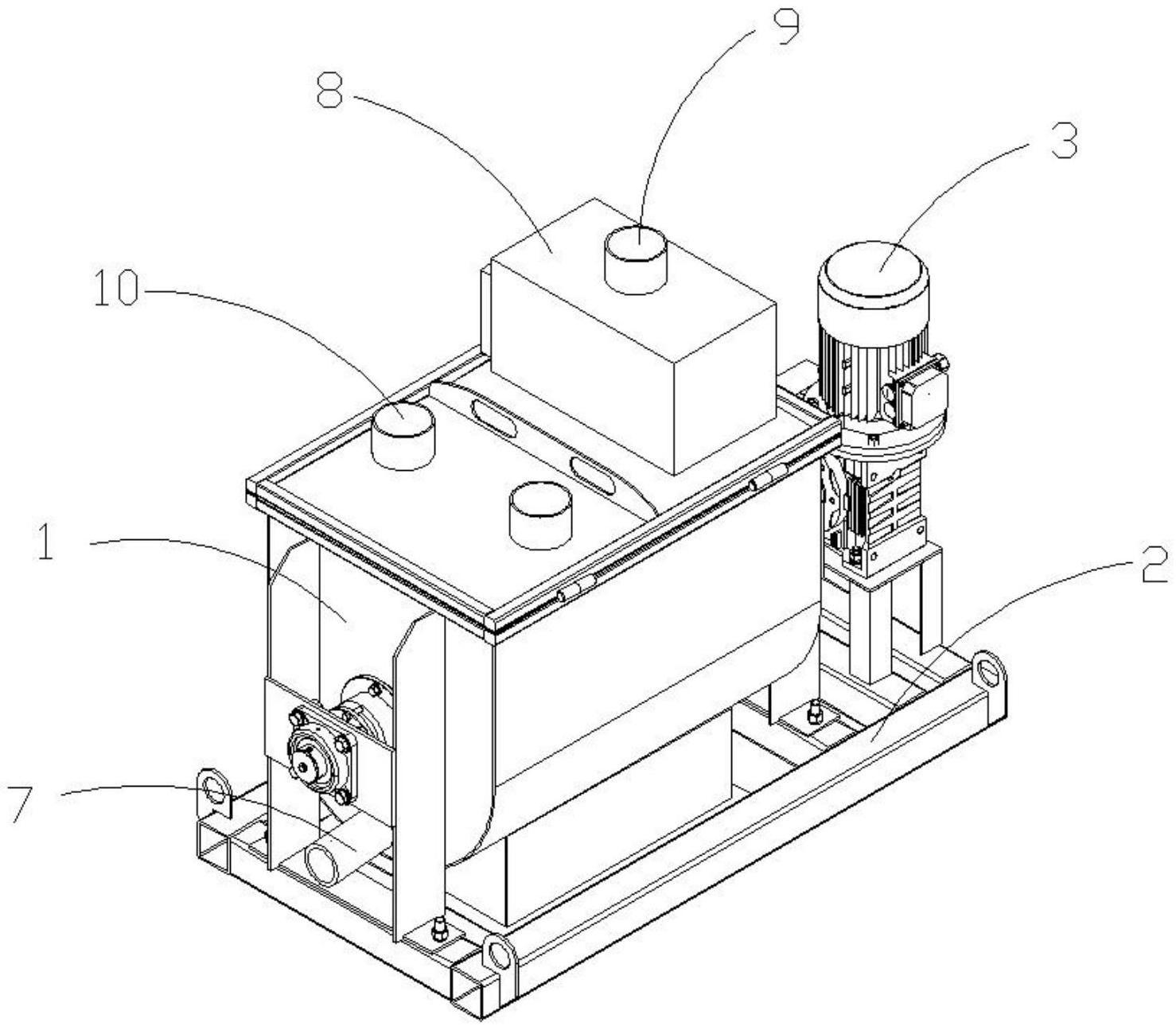

1.一种卧式化工反应釜,其特征在于:包括釜体(1),所述釜体(1)底端设置有支撑架(2),所述支撑架(2)顶端右侧设置有驱动组件(3),所述釜体(1)内部上端设置有内筒(4),所述内筒(4)内部水平设置有搅拌组件(5),所述搅拌组件(5)左侧贯穿内筒(4)后与釜体(1)进行转动连接,且搅拌组件(5)右侧贯穿内筒(4)、釜体(1)后与驱动组件(3)相连接,所述内筒(4)底端中部设置有加热组件(6),所述内筒(4)左侧下端倾斜设置有出料管(7),且出料管(7)贯穿出釜体(1)左侧面,所述釜体(1)顶端右侧设置有进料机构(8),所述进料机构(8)顶端连接有固体进料管(9),所述釜体(1)顶端左侧连接有两组液体进料管(10),所述进料机构(8)包括箱体(81)、输料辊(82)、输料槽(83)、套筒(84)、间歇转动组件(85)和电机(86),所述箱体(81)内部中端设置有输料辊(82),所述输料辊(82)表面均匀分布有四组输料槽(83),所述输料辊(82)外侧设置有套筒(84),且套筒(84)与箱体(81)为固定连接,所述箱体(81)后侧设置有间歇转动组件(85),所述间歇转动组件(85)后侧连接有电机(86),所述箱体(81)底端与釜体(1)相连接,所述箱体(81)顶端中部与固体进料管(9)相连接。

2.根据权利要求1所述一种卧式化工反应釜,其特征在于:所述间歇转动组件(85)包括驱动箱(851)、承载板(852)、转盘(853)和转动件(854),所述驱动箱(851)内部前端连接有承载板(852),所述承载板(852)后端一侧转动连接有转盘(853),所述转盘(853)一侧设置有转动件(854),且转动件(854)前端设置有连接杆,连接杆贯穿驱动箱(851)、箱体(81)后与输料辊(82)相连接,所述电机(86)设于驱动箱(851)后端,且电机(86)前端输出轴贯穿驱动箱(851)后与转盘(853)相连接。

3.根据权利要求1所述一种卧式化工反应釜,其特征在于:所述输料辊(82)外侧壁与套筒(84)内壁相贴合,且套筒(84)上下两端对称设置有开口。

4.根据权利要求2所述一种卧式化工反应釜,其特征在于:所述转盘(853)边缘处设置有凸柱,且转盘(853)中端设置有导向凸环。

5.根据权利要求1所述一种卧式化工反应釜,其特征在于:所述套筒(84)上下两侧的开口与上下两侧的输料槽(83)垂直对应,且宽度相等。

6.根据权利要求1所述一种卧式化工反应釜,其特征在于:所述套筒(84)的长度与箱体(81)内部长度相等。

7.根据权利要求4所述一种卧式化工反应釜,其特征在于:所述转动件(854)之上对称设置有四条滑槽,且转动件(854)一侧与转盘(853)中端的导向凸环相贴。
